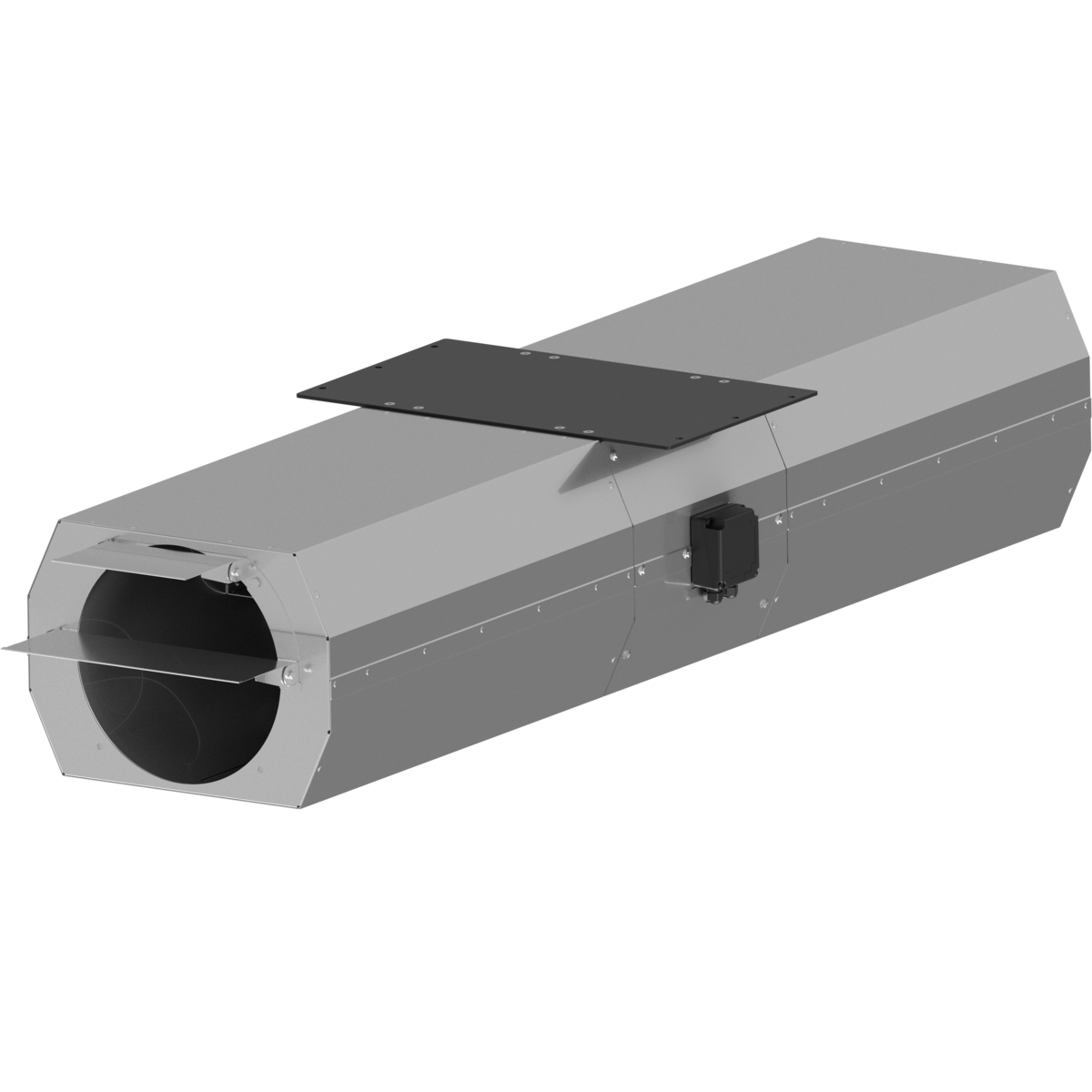

JFV SLIM

Anwendung

Der Axialstrahl wurde verwendet, um Luftbewegungen in geschlossenen Parkhäusern, Tunneln und großen Räumen zu verursachen.

• JFV SLIM und JFVR SLIM für allgemeine Belüftung, mit Lufttemperatur von -20°C bis 50°C,
• Wird in Lüftungssystemen verwendet, deren Funktion darin besteht, kontaminierte Luft zu entfernen, die z. Kohlendioxid, Stickoxide und Schwefel.
• Ventilatoren zeichnen sich durch eine kompakte Bauform aus, die den Einsatz in Flachbauten bei geringem Bauraum ermöglicht.

Das optimale Lüftersystem sollte mittels CFD-Simulation verifiziert werden, damit das gesamte System gemäß den Anforderungen der relevanten Normen und unter Beibehaltung der architektonischen Besonderheiten des gegebenen Raums ausgelegt ist

Konstruktion

• pulverbeschichtetes Stahlinnengehäuse,
• Außengehäuse aus Aluminiumblech
• Stahl pulverbeschichtet, Montagefuß,
• serienmäßig zwei Schalldämpfer aus Aluminiumblech,

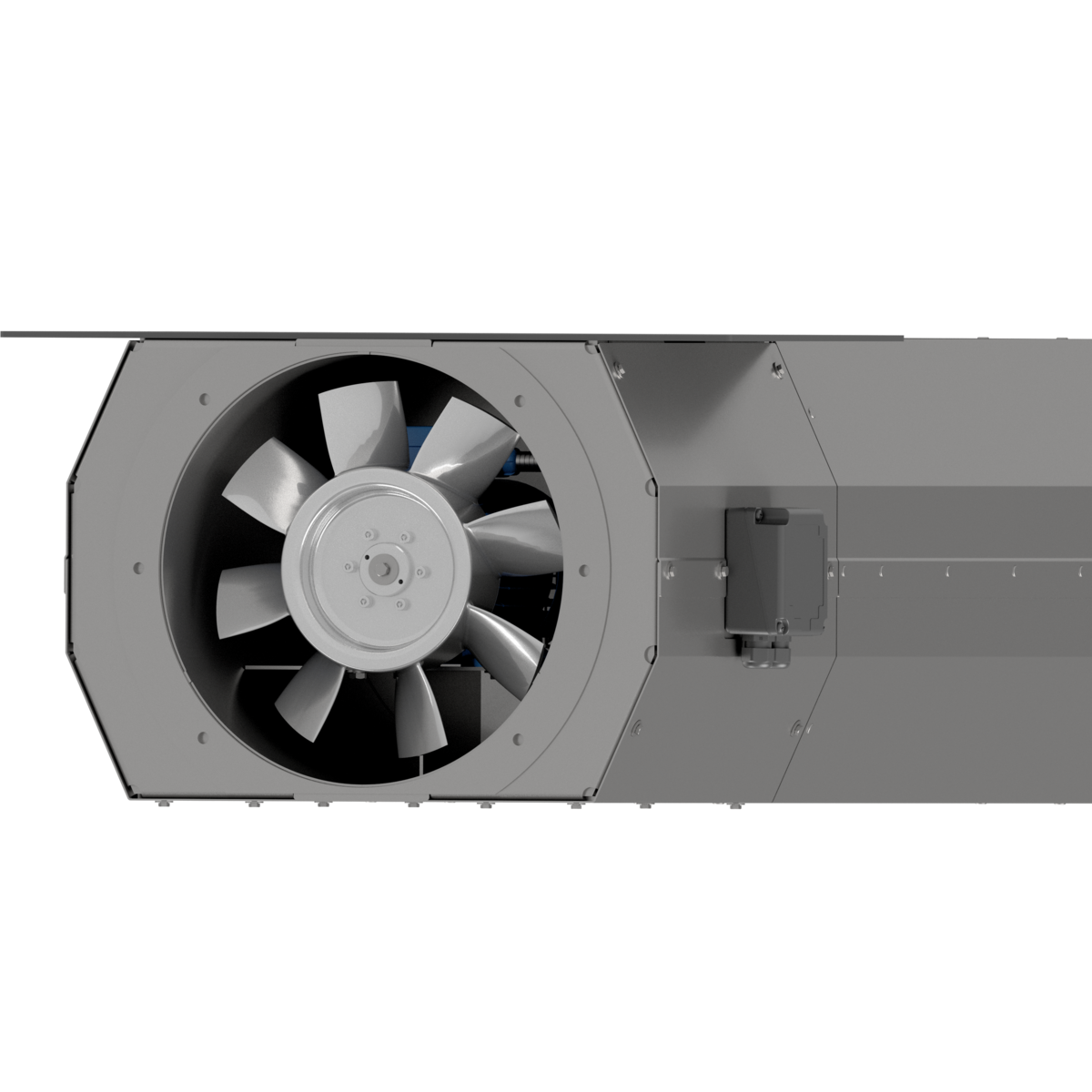

• unidirektionaler Rotor besteht aus Polypropylen (JFV), reversibler monolithischer Rotor aus Aluminiumlegierung (JFVR),
• Klemmkasten für elektrischen Anschluss am Gehäuse,
• drei Größen: 315, 355 und 400 in zwei Geschwindigkeitsversionen,

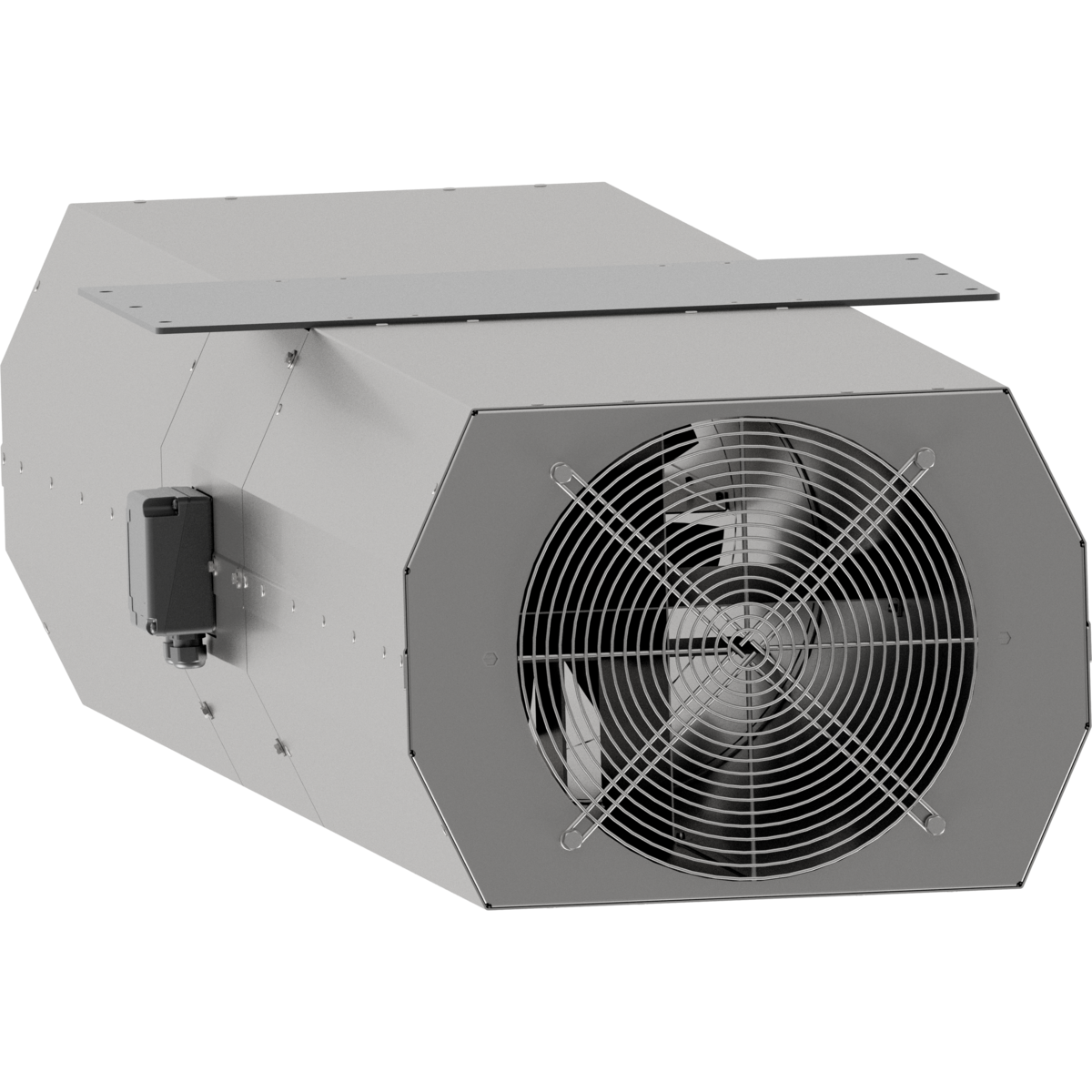

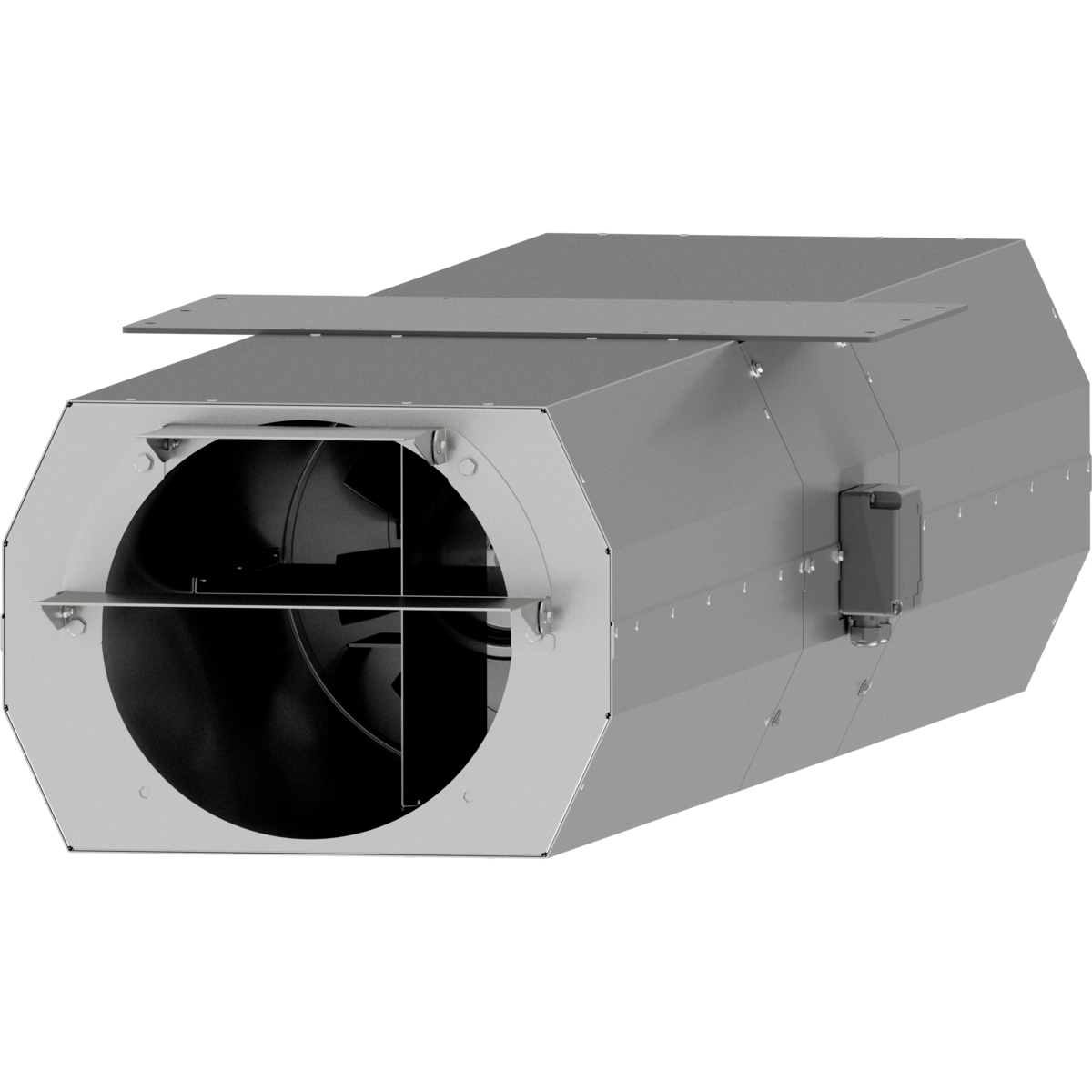

• verzinktes Schutzgitter am Einlaufund Auspuffdeflektor (JFV) oder zwei Auspuffdeflektoren (JFVR).
• JFV sind Einwegventilatoren, während JFVR Zweiwegventilatoren (umkehrbar) sind.

Elektromotor

• asynchron, dreiphasig 400V 50Hz, zweitourig 2/4-polig,
• Schutzart IP55,
• Isolationsklasse F.

Sonderausführungen

• Lackierung in einer ausgewählten Farbe aus der RAL-Palette,
• Lackieren in einer höheren Korrosivitätskategorie,
• Motor für andere als Standardspannung und Netzfrequenz,
• Motor mit anderer Schutzart,
• Motor mit anderer Isolationsklasse.
