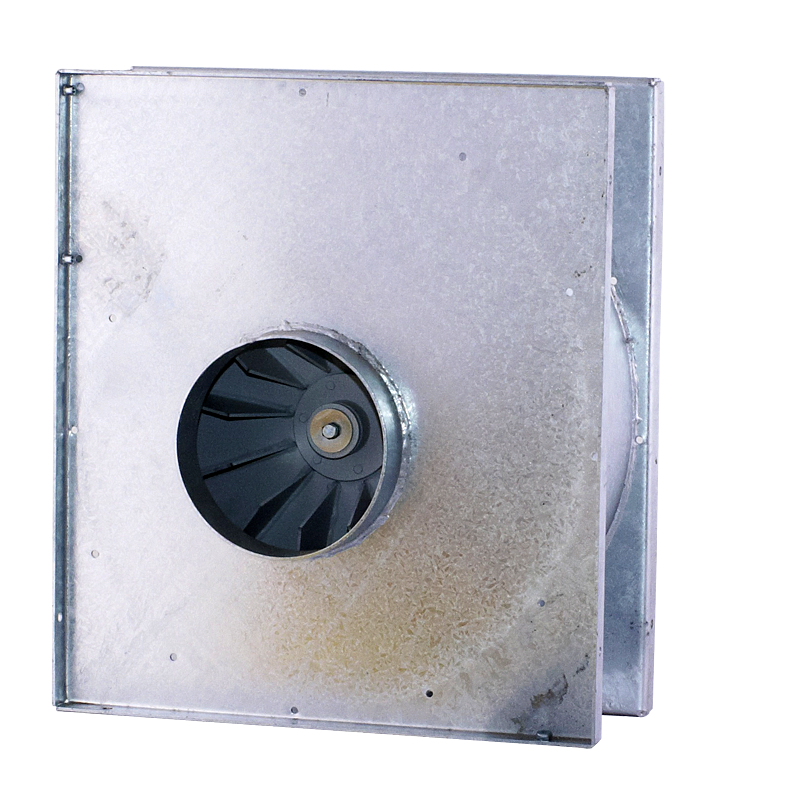

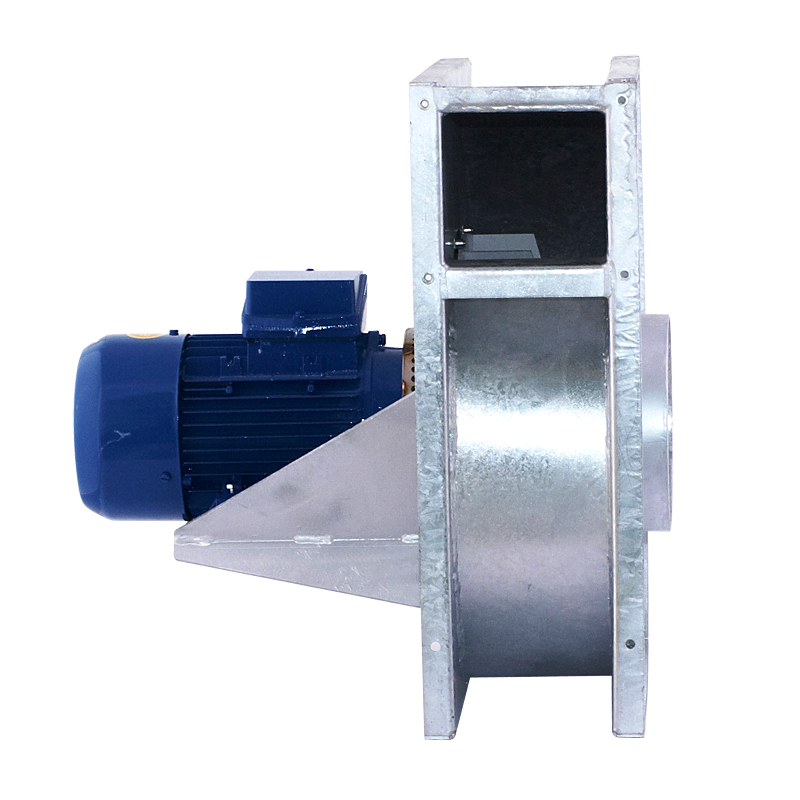

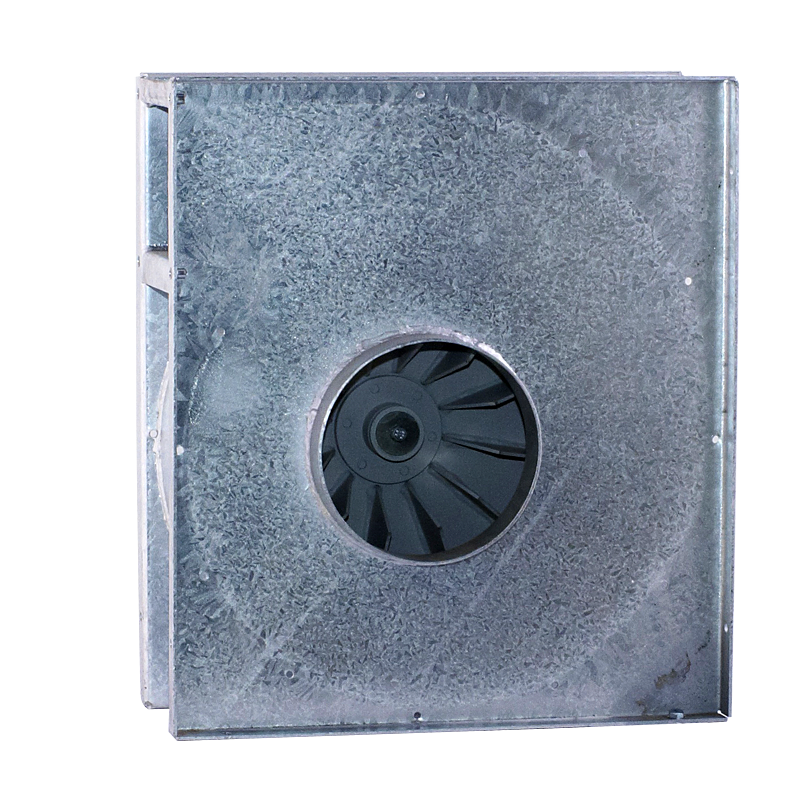

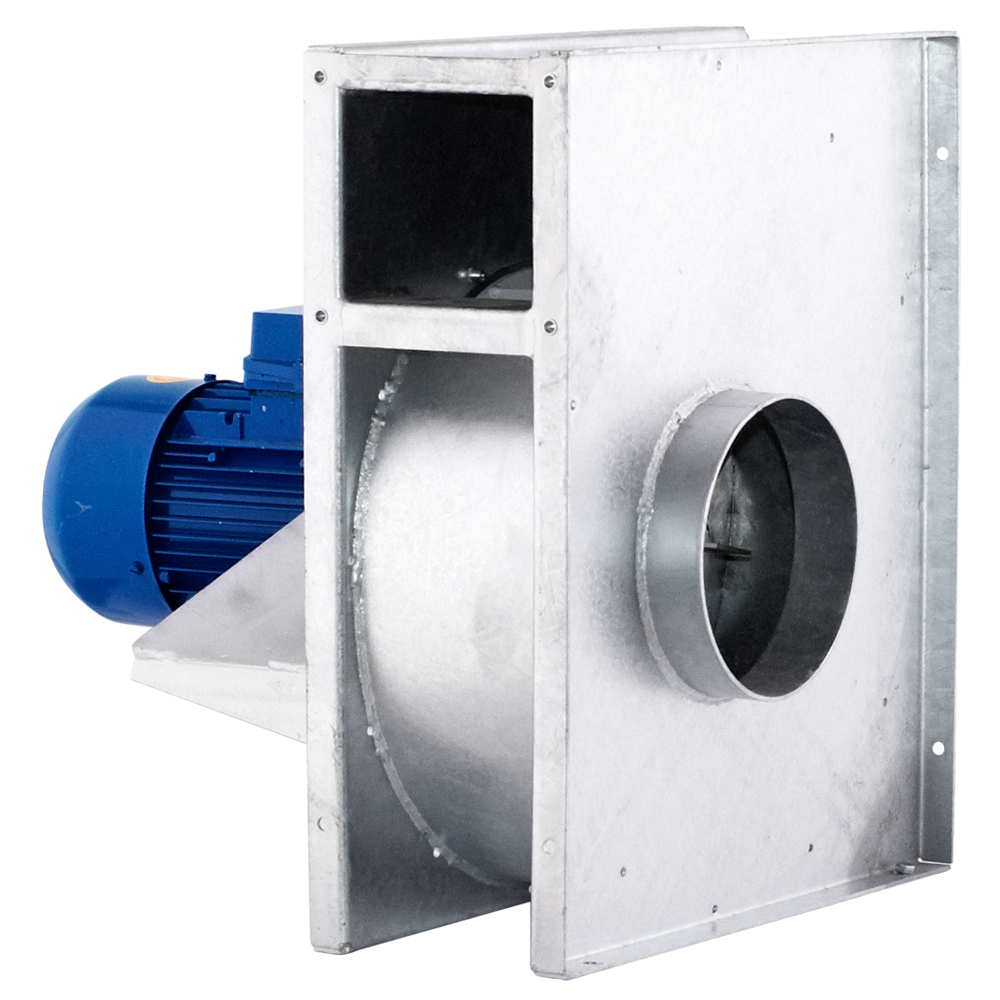

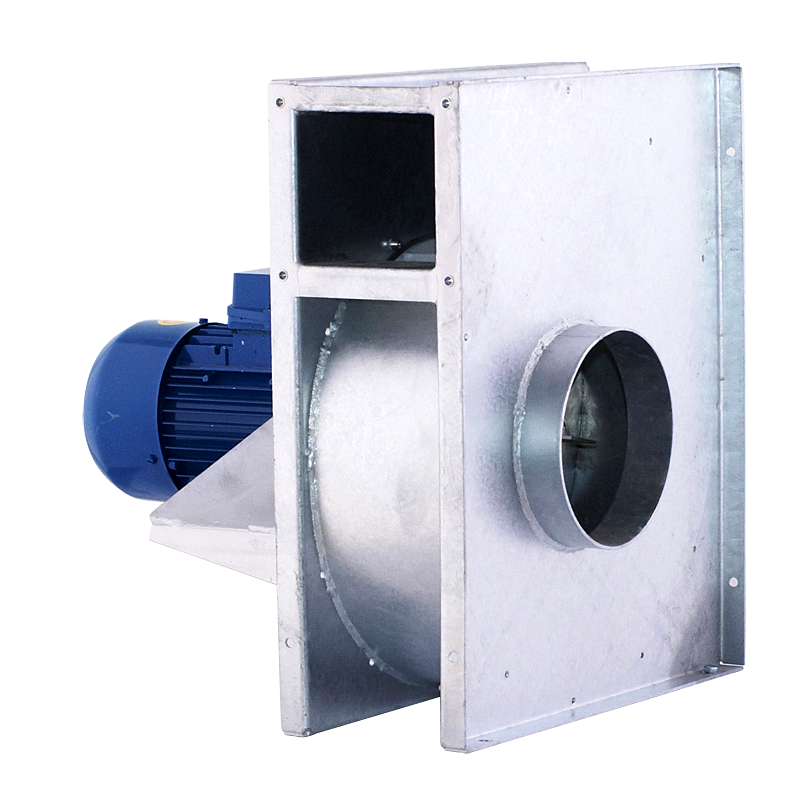

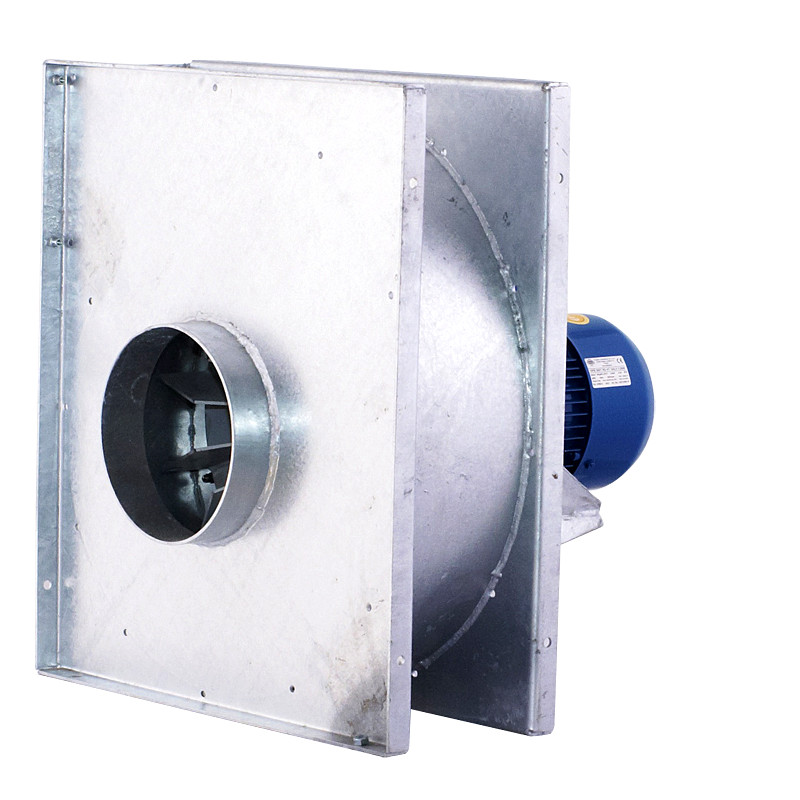

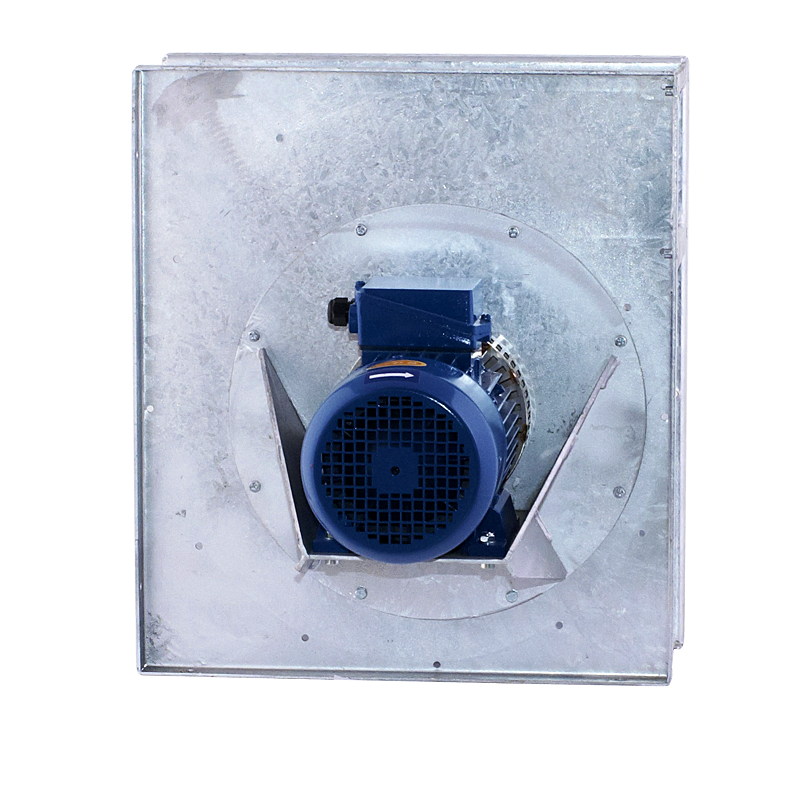

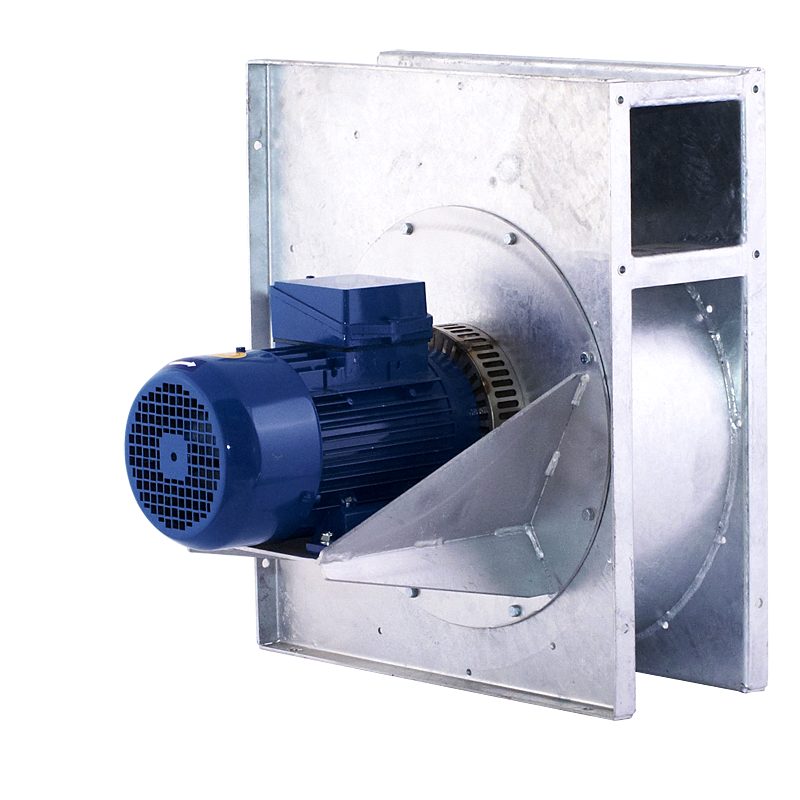

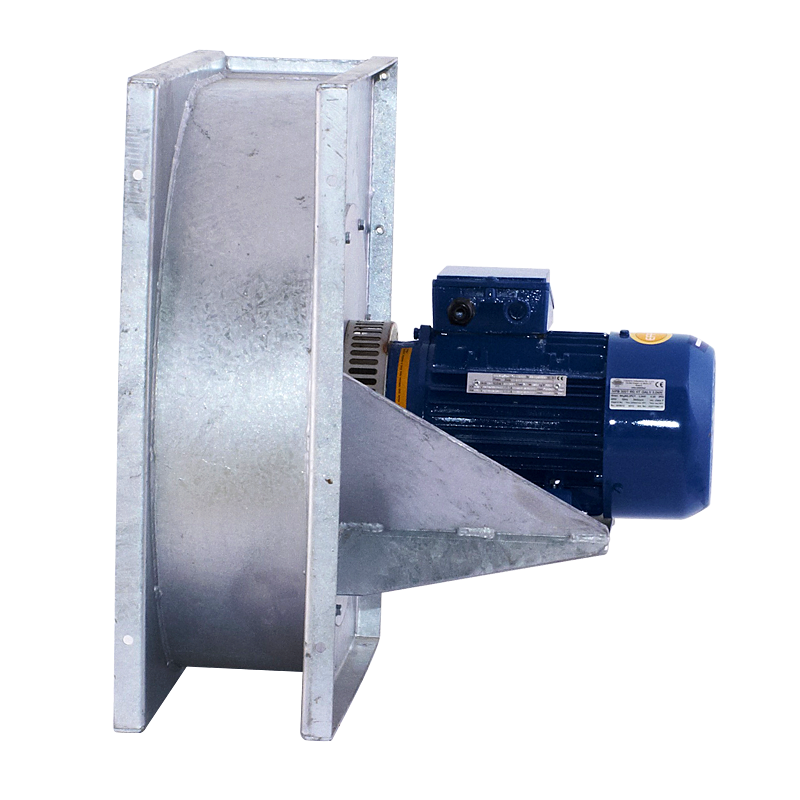

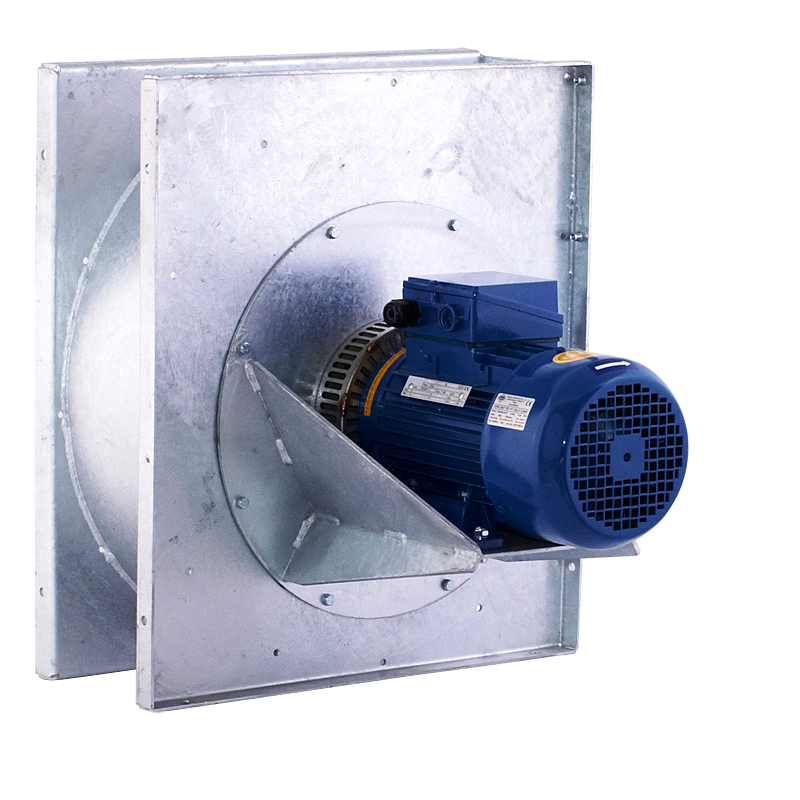

GMT-HT - Radialventilator

GMT-HT

Radialventilator

Mitteldruck-Transport-Radialventilator zur Beförderung von gesättigter Luft. Max. Fördermediumstemperatur = 250°C
Die Möglichkeit, in einer anderen
als der Standardfarbe zu malen
Fragen Sie nach einem Produkt

Anwendung

Ventilatoren für den Transport von prozessspezifischen Medien und Lüftungstechnischen Anwendungen. Diese Ventilatoren-Bauart wird u.a. in folgenden Bereichen eingesetzt:

  • Klärschlammtrocknung
  • Industrieofenbau
  • Thermoprozesstechnik
  • Oberflächentechnik
  • Lüftungstechnik
  • Umwelttechnik
  • Reinigungsmaschinen
  • Sondermaschinenbau
  • Kraftwerksbau
  • Textilmaschinen
  • etc...

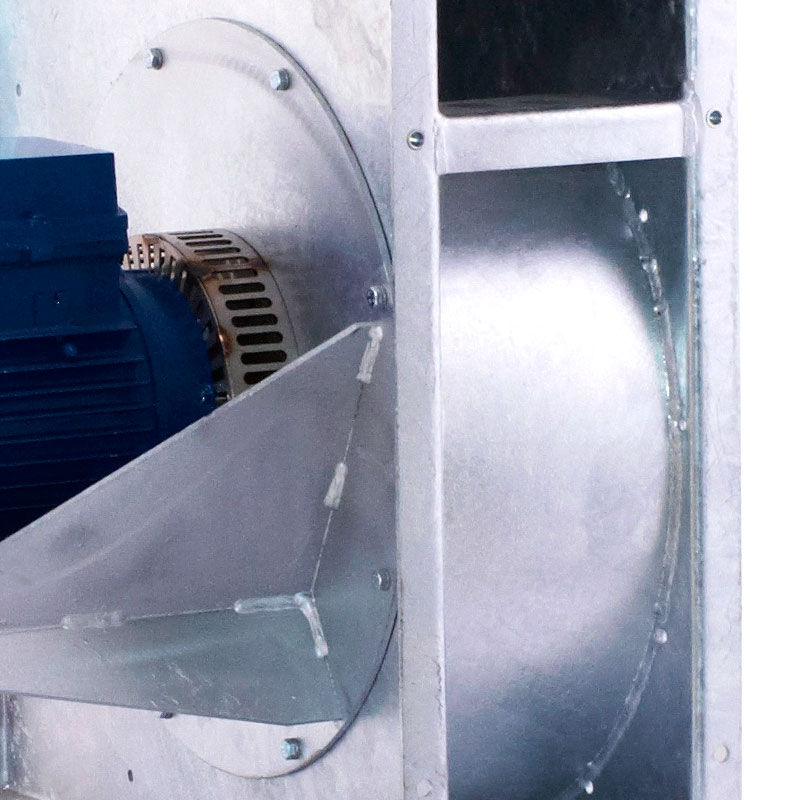

Konstruktion

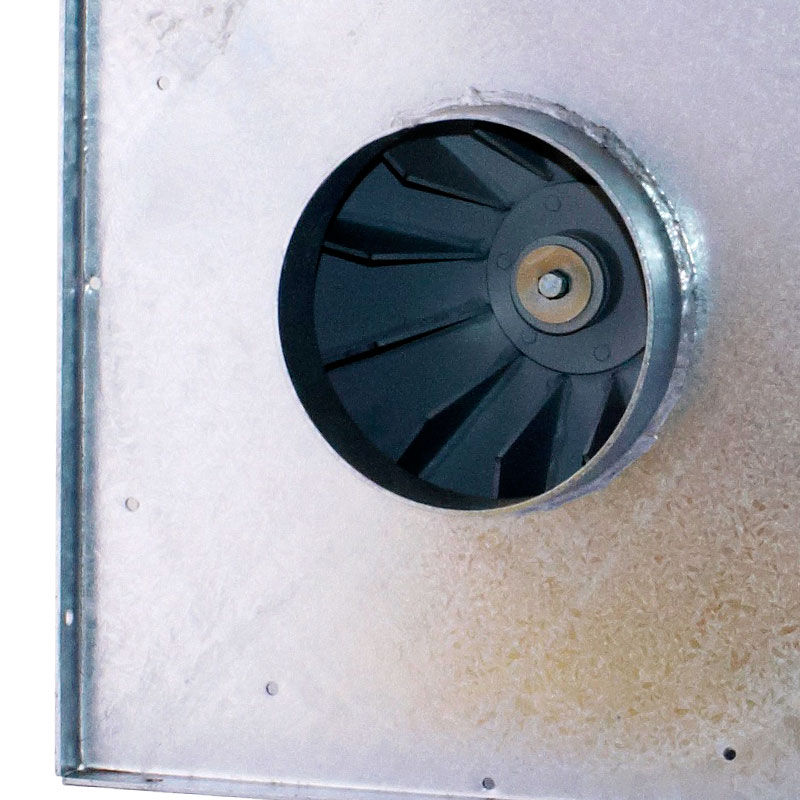

Direktgetriebener Industrie-Radialventilator. Gehäuse in verstärkter Stahlausführung. Transportlaufrad aus Aluminium.  Alle Oberflächen lackiert oder beschichtet in RAL 5010 / Korrosionsschutzklasse C3

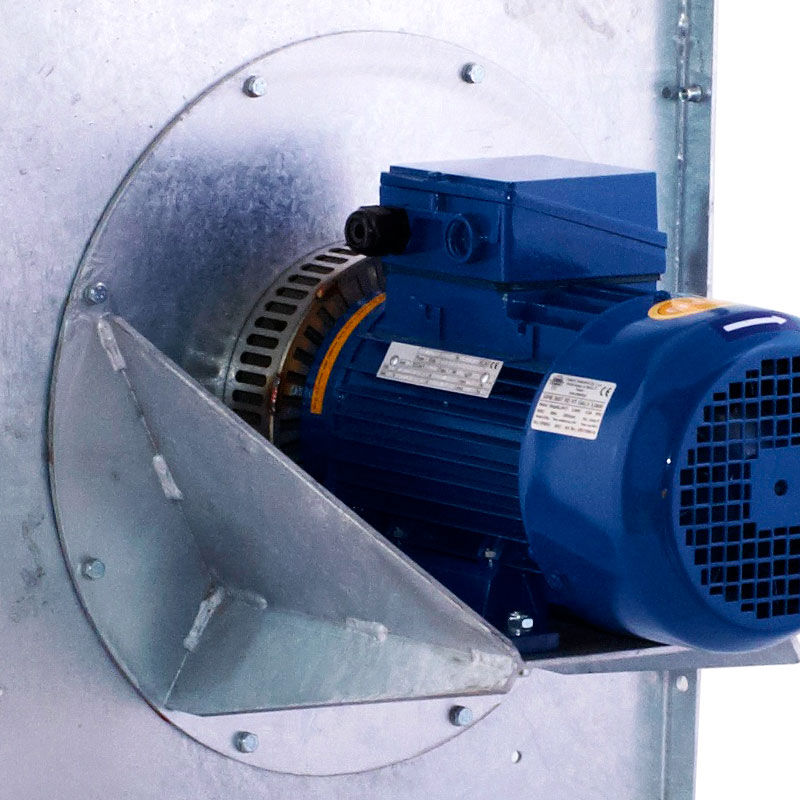

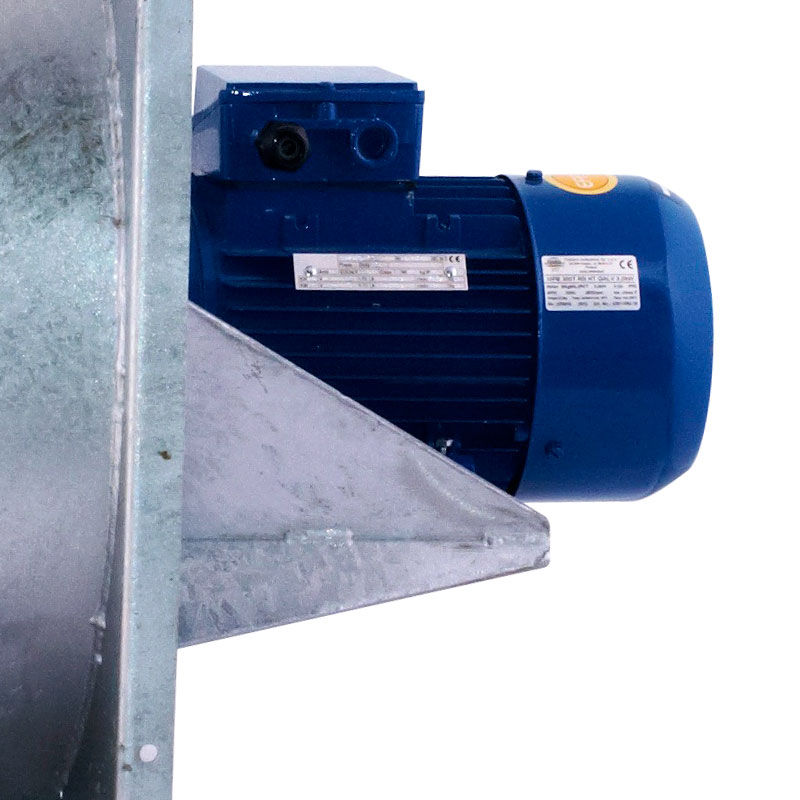

Antrieb

  • IEC Normmotor
  • Asynchron, einphasig, 230V, 50Hz (bis 1,5 kW)
  • Asynchron, dreiphasig, 230/400V, 50Hz (bis 3,0 kW)
  • Asynchron, dreiphasig, 400/690V, 50Hz (ab 4,0 kW)
  • Effizienzklasse IE3
  • Schutzart IP55
  • Isolationsklasse F
  • Ausgelegt für Frequenzumrichterbetrieb
  • Motorumgebungstemperaturen von -20°C bis +40°C

Sonderausführungen

  • Gehäusestellungen in 45° Schritten
  • Drehrichtung in LG (Linksdrehend) und RD (Rechtsdrehend) verfügbar
  • Alle Farben aus der Standard RAL-Farbpalette
  • Erhöhter Korrosionsschutz
  • Gehäuse und Laufrad in unterschiedlichen Materialien verfügbar
  • Unterschiedlichste Wellendichtungen
  • Motoren in Sonderausführungen
  • Schall- und Wärmeisolierungen
  • Weitere Sonderausführungen auf Anfrage

Technischer Support

Wähle einen Fan www.fanselectoronline.com

m3/h
Pa

Arbeitseigenschaften

Größe

Typ A B C E F G H I J
  mm mm mm mm mm mm mm mm mm
GMT-HT-100-075T 413 463 432 192 201 110 100 137 110
GMT-HT-130-110T 413 463 450 192 201 110 100 137 110
Typ K L S T X A1 B1
  mm mm mm mm mm mm mm
GMT-HT-100-075T 160 145 392 80 4 363 423
GMT-HT-130-110T 160 145 392 80 4 363 423
Typ E1 F1 N1 N2 N3 N4 N5
  mm mm mm mm mm mm mm
GMT-HT-100-075T 50 50 12 20 80 142 149
GMT-HT-130-110T 50 50 12 20 80 142 149
Typ N6 X1 X2 ØD ØO ØO1 ØO2
  mm mm mm mm mm mm mm
GMT-HT-100-075T 162 2 4 125 M6 9 9
GMT-HT-130-110T 162 2 4 125 M6 9 9
Typ A B C E F G H I J
  mm mm mm mm mm mm mm mm mm
GMT-HT-200-150T 506 574 481 223 323 110 140 140 150
GMT-HT-300-300T 506 574 517 223 323 140 140 170 150
Typ K L S T X A1 B1
  mm mm mm mm mm mm mm
GMT-HT-200-150T 166 180 94 83 4 457 491
GMT-HT-300-300T 196 190 102 98 4 457 491
Typ E1 F1 N1 N2 N3 N4 N5
  mm mm mm mm mm mm mm
GMT-HT-200-150T 49 83 12 28 83 138 154
GMT-HT-300-300T 49 83 12 28 98 168 184
Typ N6 X1 X2 ØD ØO ØO1 ØO2
  mm mm mm mm mm mm mm
GMT-HT-200-150T 166 2 4 160 M6 9 9
GMT-HT-300-300T 196 2 4 200 M6 9 9
