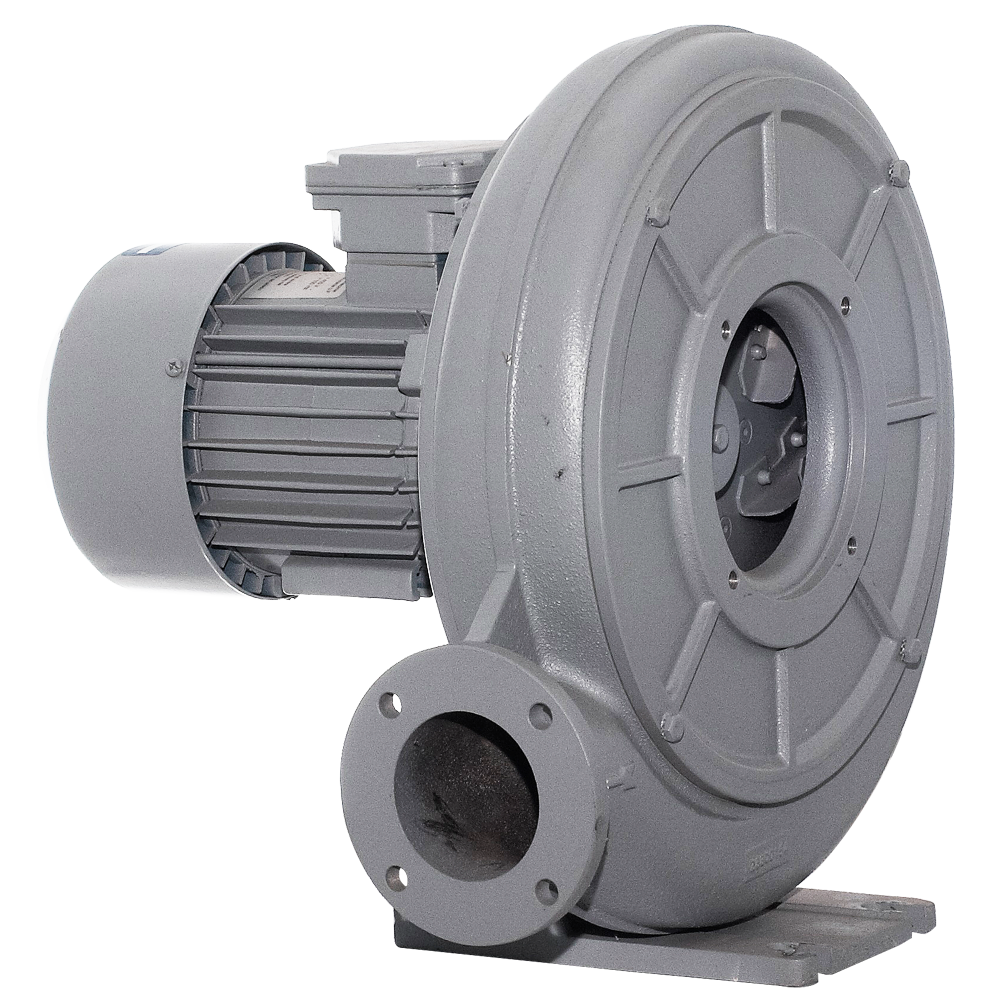

HPB-F 87Hz - Radialventilator

HPB-F 87Hz

Radialventilator

Hochruck-Radialventilator zur Beförderung von Prozessmedien bis max. 80°C Dauertemperatur. Speziell für Frequenzumrichterbetrieb geeignet.
Die Möglichkeit, in einer anderen
als der Standardfarbe zu malen
Fragen Sie nach einem Produkt

Anwendung

Das Gebläse ist für Transportsysteme von nicht aggressiven und nicht explosiven Gasen ohne Verunreinigungen bestimmt. Typische Anwendungen sind:
  • pneumatische Förderung,
  • Blasen in Trocknungsanlagen (z. B. grafische Maschinen und Kunststoffverarbeitung),
  • Luftzufuhrsysteme für Verbrennung/Wärmebehandlung (z. B. Schmelzöfen).

Design

  • Direkt angetriebener Hochdruck-Radialventilator,
  • Laufrad aus Aluminiumblech, genietet, mit Schaufeln vom Typ B, dynamisch ausgewuchtet nach ISO 1940-1,
  • Gehäuse aus Aluminiumguss,
  • Sockel aus Stahlblech geschweißt,
  • Ventilator in grau RAL7042 lackiert (Motor in der Farbe des Herstellers),
  • maximale Temperatur des gepumpten Mediums 80°C,
  • Umgebungstemperatur des Motors von -20°C bis +40°C,
  • Standardform LG270.

Elektromotor

  • asynchron, dreiphasig, 230/400 V, 50 Hz (Anschluss in Δ für 87Hz - 87Hz Technologie),
  • Schutzart IP55,
  • Isolierstoffklasse F,
  • mit PTC-Thermoschutz ausgestattet,

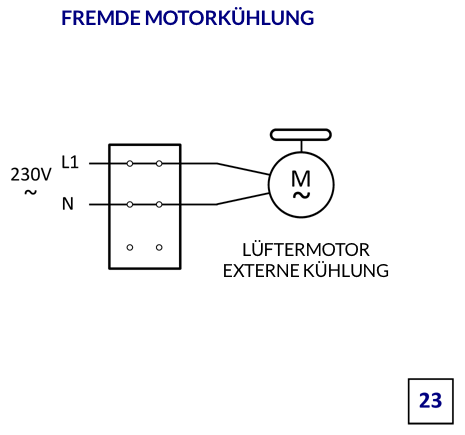

  • FC-Version, ausgestattet mit einem unabhängigen Kühlmodul.
  • Frequenzumrichter für korrekten Lüfterbetrieb in 87Hz-Technik erforderlich

Sonderversionen

  • jede LG/RD-Figur,
  • in einer anderen Farbe als der Standardfarbe lackiert werden,
  • Laufrad aus verzinktem Stahlblech
  • Laufrad aus rostfreiem Stahl 1.4301,
  • Laufrad aus rostfreiem Stahlblech 1.4404,
  • Motor mit einem anderen IP-Schutzgrad,
  • Motor mit Sensoren oder zusätzlicher Kühlung.

    Motorwandler

    Der den Motor speisende Wandler muss Folgendes haben U (f) Zuordnung:

    wobei: U - Nennspannung des Motorbetriebs; f - Frequenz 87Hz

    Wenn die Empfehlungen nicht befolgt werden, steigt der Motorstrom überproportional an und der Antriebsmotor erreicht nicht die Nenndrehzahl. Unter keinen Umständen darf die Frequenz (Drehzahl) höher als die auf dem Typenschild angegebene 87Hz-Frequenz eingestellt werden, da der Motor aufgrund zu hoher Drehzahl überlastet oder der Lüfter beschädigt werden kann.  Die sogenannten Boost, da sich dadurch der Antriebsmotor zu stark erwärmt. Zum Schutz des Antriebsmotors muss ein Temperatursensor an die entsprechenden Eingänge des Umrichters angeschlossen werden.

    Technischer Support

    Katalogkarte

    Wähle einen Fan www.fanselectoronline.com

    m3/h
    Pa

    Arbeitseigenschaften

    Größe

    Typ A B C E F S T X Y
      mm mm mm mm mm mm mm mm mm
    HPB-F-025-060T 357 370 283 180 208 93 43 4 20
    HPB-F-025-110T 357 370 310 180 208 93 43 4 20
    HPB-F-025-130T 357 370 321 180 208 93 43 4 20
    HPB-F-030-060T 357 370 309 180 208 93 43 4 20
    HPB-F-030-100T 357 370 330 180 208 93 43 4 20
    Typ Z N1 N2 N3 N4 P1 P2 X1
      mm mm mm mm mm mm mm mm
    HPB-F-025-060T 12 20 116 170 190 80 120 4
    HPB-F-025-110T 12 20 116 170 190 80 120 4
    HPB-F-025-130T 12 20 116 170 190 80 120 4
    HPB-F-030-060T 12 20 116 170 190 80 120 4
    HPB-F-030-100T 12 20 116 170 190 80 120 4
    Typ ØO ØD1 ØD2 ØD3 ØO1 Ød1 Ød2 Ød3
      mm mm mm mm mm mm mm mm
    HPB-F-025-060T 10 165 139 126 7 115 95 65
    HPB-F-025-110T 10 165 139 126 7 115 95 65
    HPB-F-025-130T 10 165 139 126 7 115 95 65
    HPB-F-030-060T 11 165 139 126 7 160 135 100
    HPB-F-030-100T 11 165 139 126 7 160 135 100
    Typ A B C E F S T X Y
      mm mm mm mm mm mm mm mm mm
    HPB-F-40-130T 405 444 362 200 245 85 60 4 20
    HPB-F-40-190T 405 444 380 200 245 85 60 4 20
    HPB-F-40-260T 405 444 380 200 245 85 60 4 20
    Typ Z N1 N2 N3 N4 P1 P2 X1
      mm mm mm mm mm mm mm mm
    HPB-F-40-130T 12 20 127 170 190 80 120 4
    HPB-F-40-190T 12 20 127 170 190 80 120 4
    HPB-F-40-260T 12 20 127 170 190 80 120 4
    Typ ØO ØD1 ØD2 ØD3 ØO1 Ød1 Ød2 Ød3
      mm mm mm mm mm mm mm mm
    HPB-F-40-130T 10 200 165 150 7 165 139 100
    HPB-F-40-190T 10 200 165 150 7 165 139 100
    HPB-F-40-260T 10 200 165 150 7 165 139 100
    Typ A B C E F S T X Y
      mm mm mm mm mm mm mm mm mm
    HPB-F-200-260T 450 514 358 210 290 91 59 4 13
    HPB-F-200-380T 450 514 210 290 91 59 4 13
    HPB-F-260-260T 450 514 380 210 290 91 59 4 13
    HPB-F-260-380T 450 514 492 210 290 91 59 4 13
    HPB-F-260-520T 450 514 492 210 290 91 59 4 13
    Typ Z N1 N2 N3 N4 P1 P2 X1
      mm mm mm mm mm mm mm mm
    HPB-F-200-260T 13 18 218 328 350 200 250 4
    HPB-F-200-380T 13 18 218 328 350 200 250 4
    HPB-F-260-260T 13 18 218 328 350 200 250 4
    HPB-F-260-380T 13 18 218 328 350 200 250 4
    HPB-F-260-520T 13 18 218 328 350 200 250 4
    Typ ØO ØD1 ØD2 ØD3 ØO1 Ød1 Ød2 Ød3
      mm mm mm mm mm mm mm mm
    HPB-F-200-260T 10 165 139 126 7 165 139 100
    HPB-F-200-380T 10 165 139 126 7 165 139 100
    HPB-F-260-260T 10 200 182 162 7 165 139 100
    HPB-F-260-380T 10 200 182 162 7 165 139 100
    HPB-F-260-520T 10 200 182 162 7 165 139 100
    Typ A B C E F S T X Y Z
      mm mm mm mm mm mm mm mm mm mm
    HPB-F-300-380T 523 624 516 248 367 145 73 4 28 12
    HPB-F-300-520T 523 644 685 248 387 165 73 4 28 12
    HPB-F-300-690T 523 644 685 248 387 165 73 4 28 12
    Typ N1 N2 N3 N4 N5 P1 P2 X1
      mm mm mm mm mm mm mm mm
    HPB-F-300-380T 31 221 396 411 470 340 380 8
    HPB-F-300-520T 31 221 396 411 470 340 380 8
    HPB-F-300-690T 31 221 396 411 470 340 380 8
    Typ ØO ØD1 ØD2 ØD3 ØO1 Ød1 Ød2 Ød3
      mm mm mm mm mm mm mm mm
    HPB-F-300-380T 10 200 182 140 5 191 165 125
    HPB-F-300-520T 10 200 182 140 5 191 165 125
    HPB-F-300-690T 10 200 182 140 5 191 165 125
    Typ A B C E F S T X N1
      mm mm mm mm mm mm mm mm mm
    HPB-F-360-690T 570 649 692 270 368 135 86 4 50
    HPB-F-360-950T 570 649 692 270 368 135 86 4 50
    HPB-F-360-1300T 570 649 692 270 368 135 86 4 50
    Typ N2 N3 N4 N5 N6 N7 N8
      mm mm mm mm mm mm mm
    HPB-F-360-690T 240 377 395 415 463 56 234
    HPB-F-360-950T 240 377 395 415 463 56 234
    HPB-F-360-1300T 240 377 395 415 463 56 234
    Typ P1 P2 P3 X1 X2 ØO ØD1
      mm mm mm mm mm mm mm
    HPB-F-360-690T 334 390 430 4 10 10 200
    HPB-F-360-950T 334 390 430 4 10 10 200
    HPB-F-360-1300T 334 390 430 4 10 10 200
    Typ ØD2 ØD3 ØO1 ØO2 Ød1 Ød2 Ød3
      mm mm mm mm mm mm mm
    HPB-F-360-690T 182 162 7 15 230 200 160
    HPB-F-360-950T 182 162 7 15 230 200 160
    HPB-F-360-1300T 182 162 7 15 230 200 160
    Typ A B C E F S T X
      mm mm mm mm mm mm mm mm
    HPB-F-400-950T 625 700 779 295 400 125 88 8
    HPB-F-400-1300T 625 700 779 295 400 125 88 8
    HPB-F-400-1900T 625 700 779 295 400 125 88 8
    Typ N1 N2 N3 N4 N5 N6 N7
      mm mm mm mm mm mm mm
    HPB-F-400-950T 35 265 495 516 530 166 356
    HPB-F-400-1300T 35 265 495 516 530 166 356
    HPB-F-400-1900T 35 265 495 516 530 166 356
    Typ P1 P2 P3 X1 X2 ØO ØD1
      mm mm mm mm mm mm mm
    HPB-F-400-950T 390 410 458 8 10 12 234
    HPB-F-400-1300T 390 410 458 8 10 12 234
    HPB-F-400-1900T 390 410 458 8 10 12 234
    Typ ØD2 ØD3 ØO1 ØO2 Ød1 Ød2 Ød3
      mm mm mm mm mm mm mm
    HPB-F-400-950T 200 162 5 13 234 200 160
    HPB-F-400-1300T 200 162 5 13 234 200 160
    HPB-F-400-1900T 200 162 5 13 234 200 160

    Zusätzliche Ausstattung
