MPT - Radialventilator

MPT

Radialventilator

Mitteldruck-Transport-Radialventilator zur Beförderung von gesättigter Luft. Max. Fördermediumstemperatur = 80°C
Die Möglichkeit, in einer anderen
als der Standardfarbe zu malen
Fragen Sie nach einem Produkt

Anwendung

Ventilatoren für den Transport von prozessspezifischen Medien und Lüftungstechnischen Anwendungen. Diese Ventilatoren-Bauart wird u.a. in folgenden Bereichen eingesetzt:

  • Klärschlammtrocknung
  • Industrieofenbau
  • Thermoprozesstechnik
  • Oberflächentechnik
  • Lüftungstechnik
  • Umwelttechnik
  • Reinigungsmaschinen
  • Sondermaschinenbau
  • Kraftwerksbau
  • Textilmaschinen
  • etc...

Konstruktion

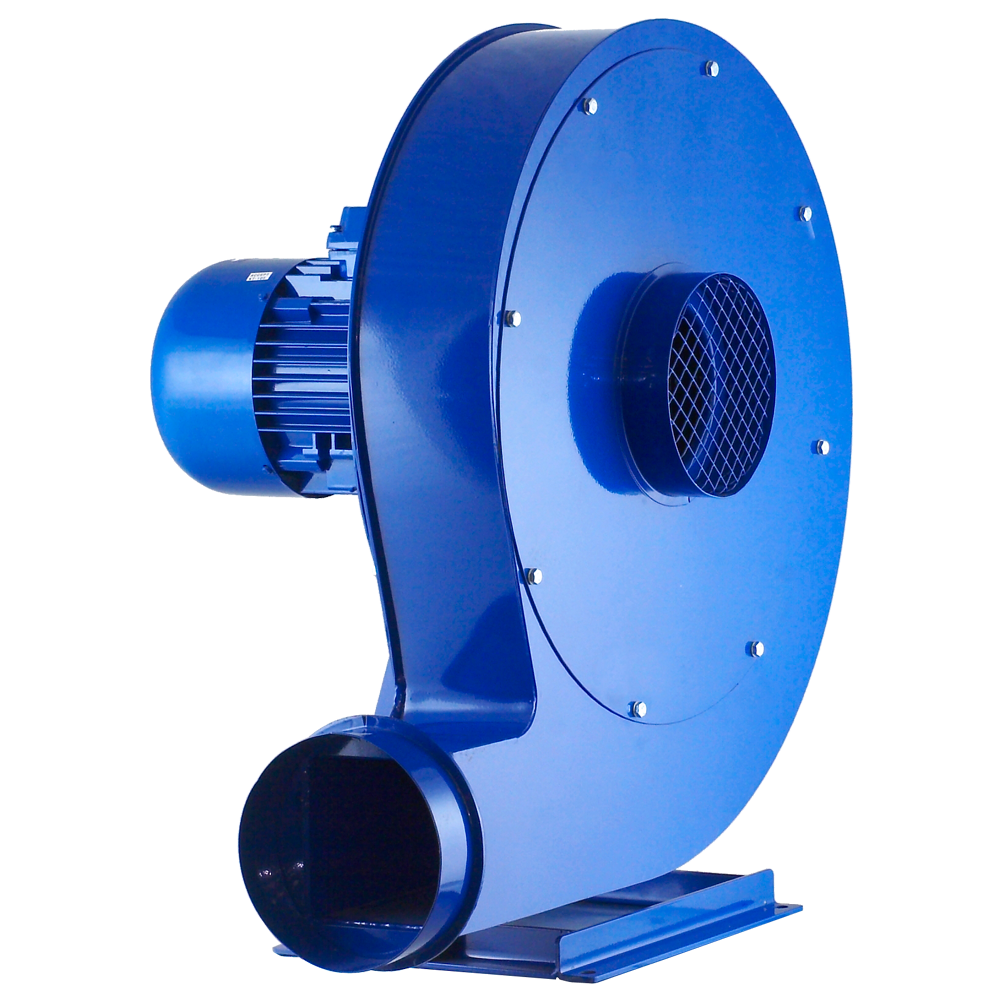

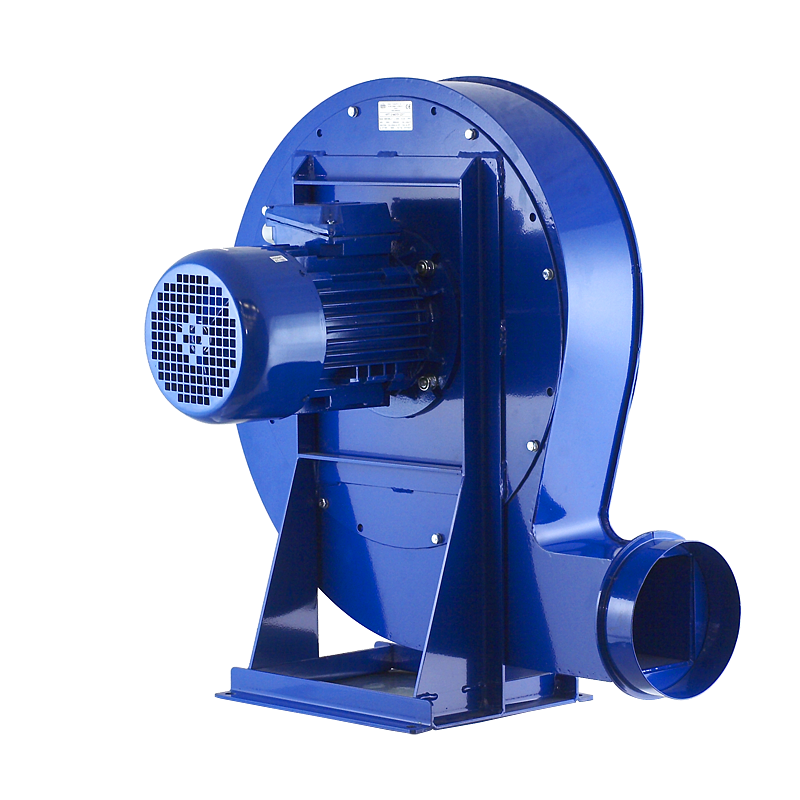

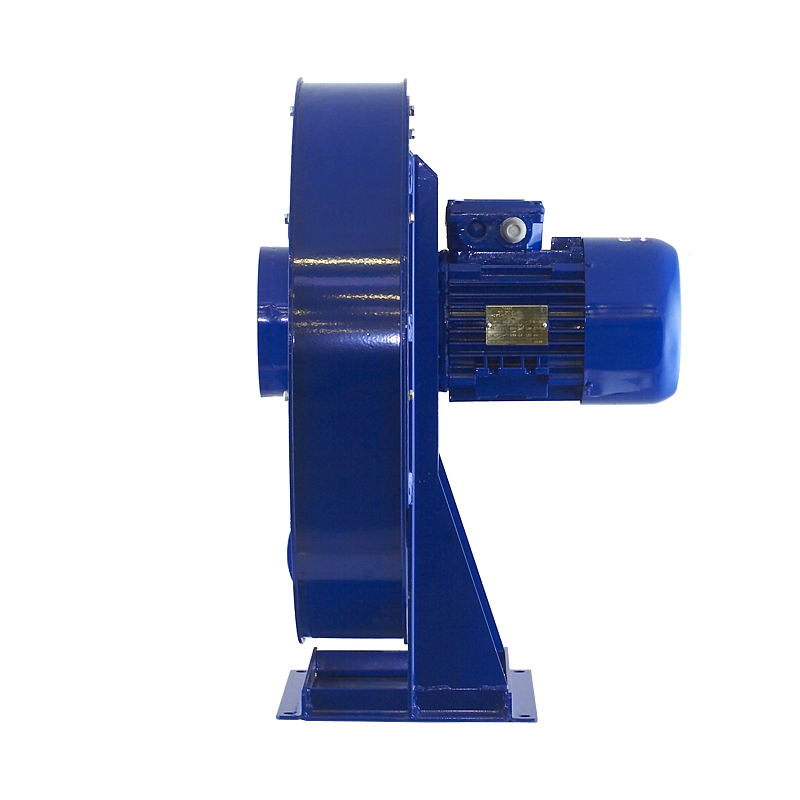

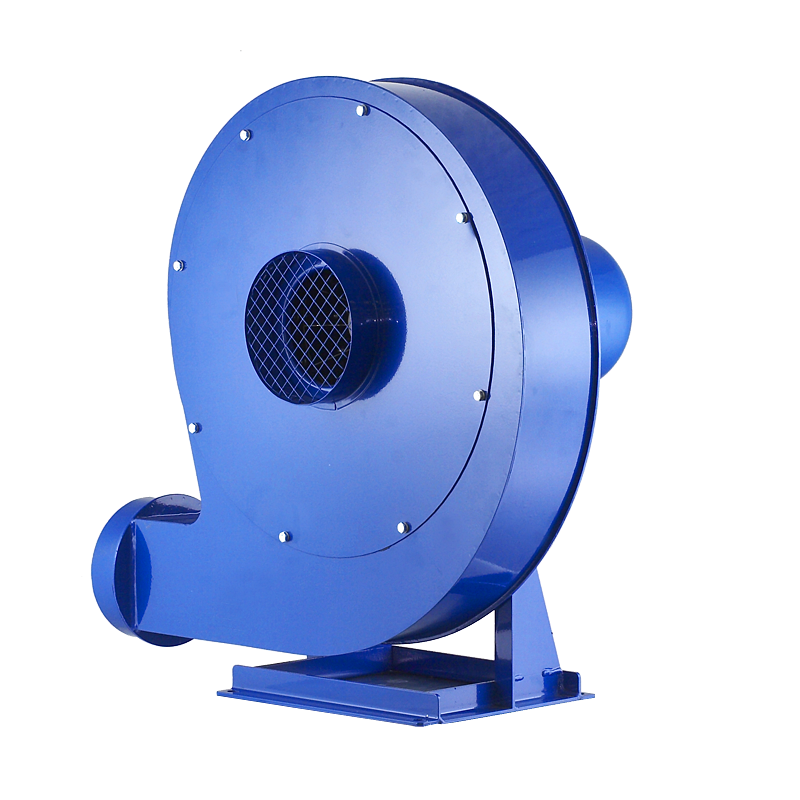

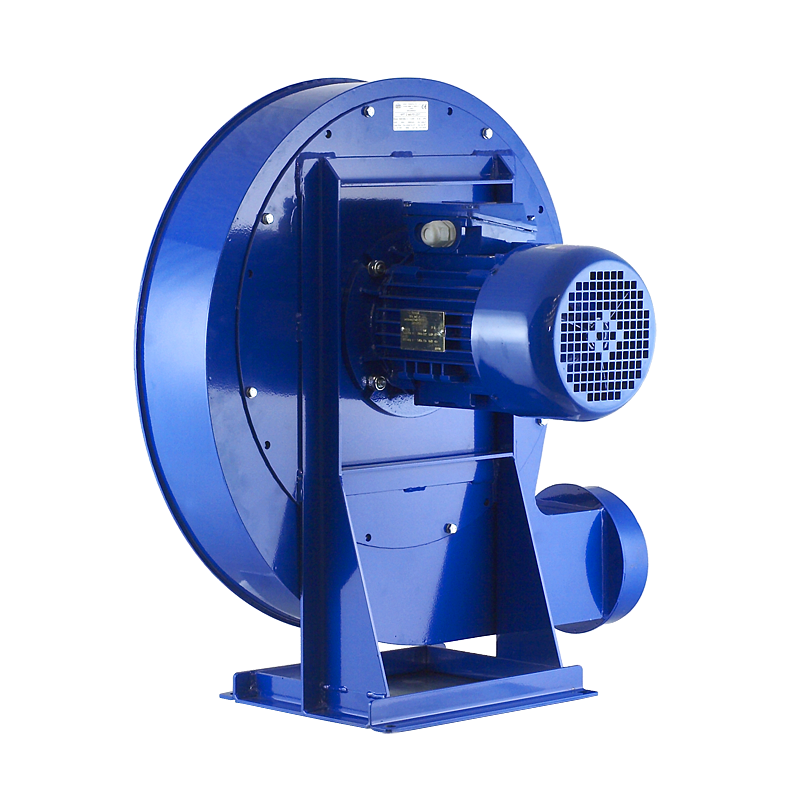

Direktgetriebener Industrie-Radialventilator. Gehäuse in verstärkter Stahlausführung. Laufrad mit Rückwärtsgekrümmten Schaufeln aus Stahl  Alle Oberflächen lackiert oder beschichtet in RAL 5010 / Korrosionsschutzklasse C3

Antrieb

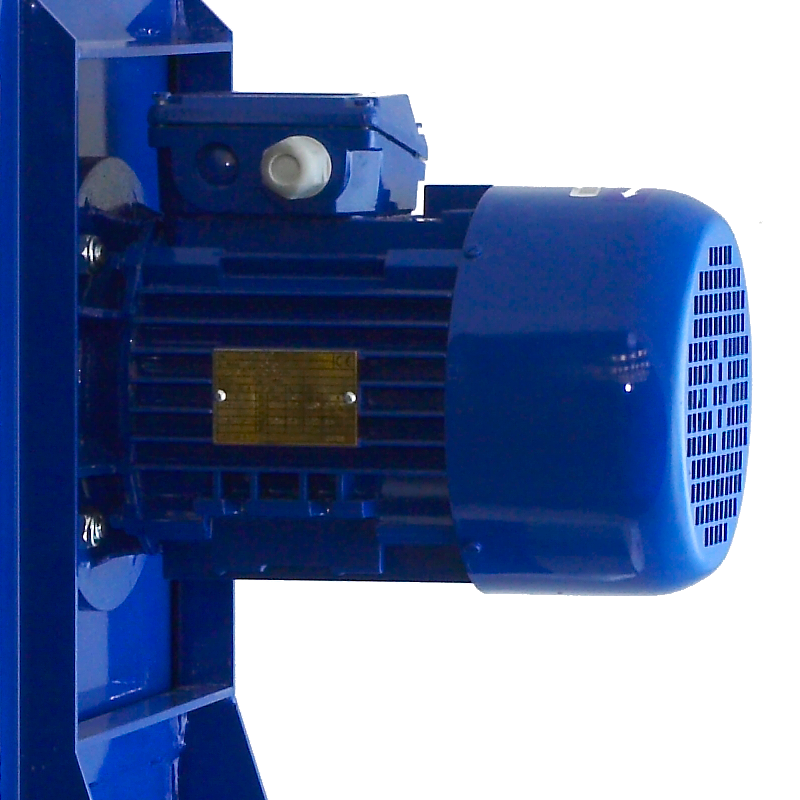

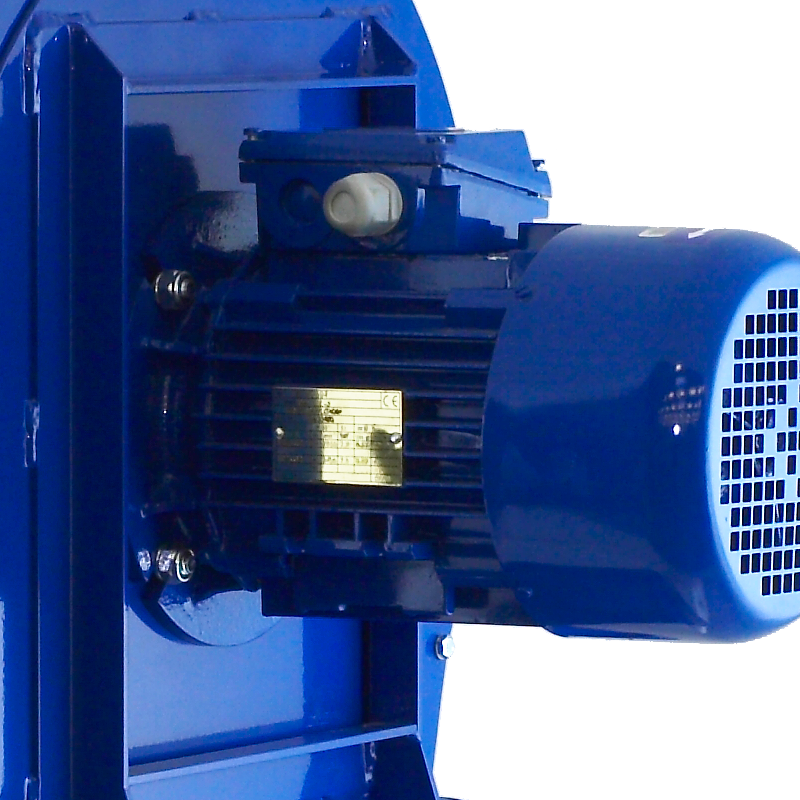

  • IEC Normmotor
  • Asynchron, einphasig, 230V, 50Hz (bis 1,5 kW)
  • Asynchron, dreiphasig, 230/400V, 50Hz (bis 3,0 kW)
  • Asynchron, dreiphasig, 400/690V, 50Hz (ab 4,0 kW)
  • Effizienzklasse IE3
  • Schutzart IP55
  • Isolationsklasse F
  • Ausgelegt für Frequenzumrichterbetrieb
  • Motorumgebungstemperaturen von -20°C bis +40°C

Sonderausführungen

  • Gehäusestellungen in 45° Schritten
  • Drehrichtung in LG (Linksdrehend) und RD (Rechtsdrehend) verfügbar
  • Alle Farben aus der Standard RAL-Farbpalette
  • Erhöhter Korrosionsschutz
  • Gehäuse und Laufrad in unterschiedlichen Materialien verfügbar
  • Unterschiedlichste Wellendichtungen
  • Motoren in Sonderausführungen
  • Schall- und Wärmeisolierungen
  • Weitere Sonderausführungen auf Anfrage

Technischer Support

Wähle einen Fan www.fanselectoronline.com

m3/h
Pa

Arbeitseigenschaften

Größe

Typ A B C E F O S T X M1
  mm mm mm mm mm mm mm mm mm mm
MPT-2-440/40-110T 625 668 377 337 400 12 116 94 4 75
MPT-2-440/40-150T 625 668 377 337 400 12 116 94 4 75
MPT-2-440/40-220T 636 668 464 348 400 12 117 98 4 40
MPT-2-440/40-300T 636 668 464 348 400 12 117 98 4 40
MPT-2-520/40-400T 638 760 537 283 435 12 117 98 4 40
Typ M2 N1 N2 N3 N4 P1 P2 P3 ØD Ød
  mm mm mm mm mm mm mm mm mm mm
MPT-2-440/40-110T 30 14 178 254 267 250 280 310 123 123
MPT-2-440/40-150T 30 14 178 254 267 250 280 310 123 123
MPT-2-440/40-220T 40 14 193 254 267 250 280 310 159 159
MPT-2-440/40-300T 40 14 193 254 267 250 280 310 159 159
MPT-2-520/40-400T 28 20 356 280 300 250 280 310 158 159
Typ A B C E F O S T X M1
  mm mm mm mm mm mm mm mm mm mm
MPT-2-520/40-550T 638 760 477 283 435 12 116 98 4 40
MPT-2-520/40-750T 638 760 477 283 435 12 116 98 4 40
MPT-2-600/40-750T 767 880 653 359 504 14 154 148 4 60
MPT-2-600/40-1100T 767 880 653 359 504 14 154 148 4 60
Typ M2 N1 N2 N3 N4 P1 P2 P3 ØD Ød
  mm mm mm mm mm mm mm mm mm mm
MPT-2-520/40-550T 30 20 280 300 356 340 410 440 159 159
MPT-2-520/40-750T 30 20 280 300 356 340 410 440 159 159
MPT-2-600/40-750T 60 55 265 320 405 389 447 489 250 199
MPT-2-600/40-1100T 60 55 265 320 405 389 447 489 250 199
