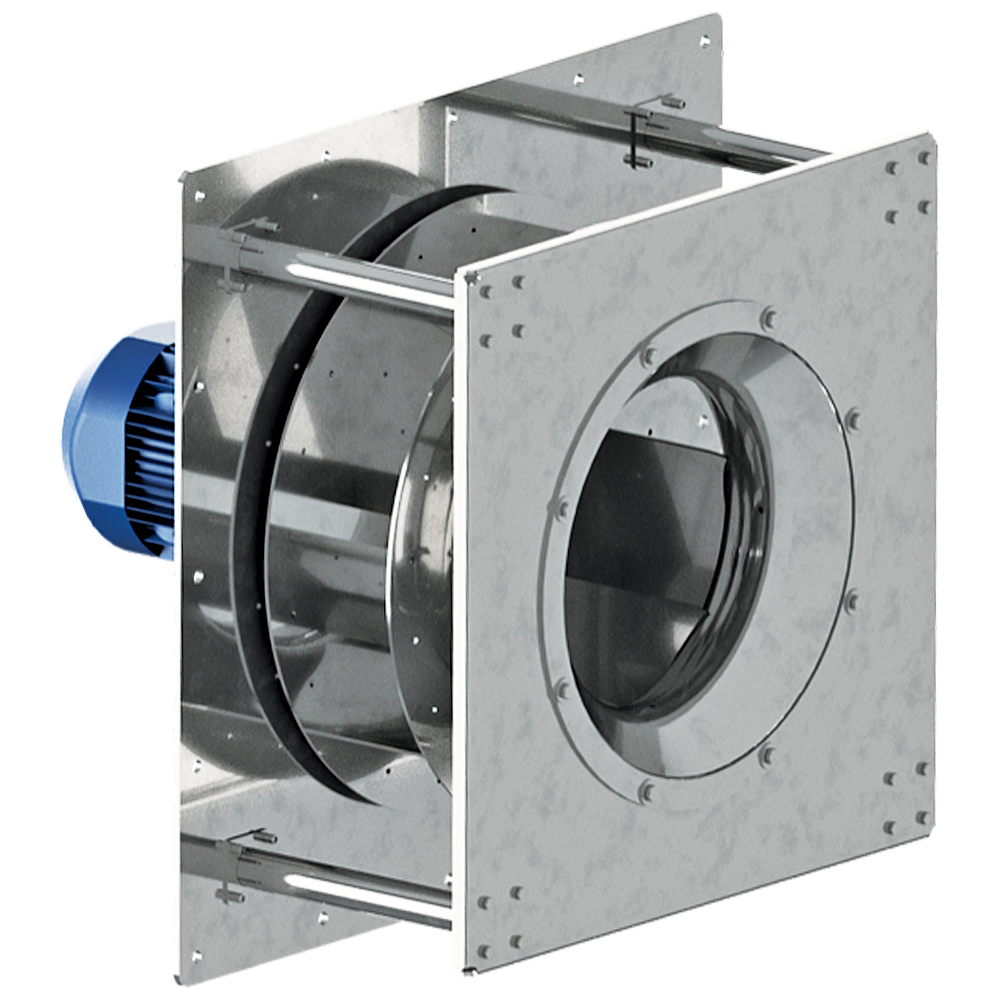

PBMV - Radialventilator

PBMV

Radialventilator

Radial-Einbauventilator zur Beförderung von Prozessmedien bis max. 250°C Dauertemperatur.
Neu im Angebot von
Ventur
Die Möglichkeit, in einer anderen
als der Standardfarbe zu malen
Fragen Sie nach einem Produkt

Anwendung

Einbauventilatoren für den Transport von prozessspezifischen Medien und Lüftungstechnischen Anwendungen. Diese Ventilatoren-Bauart wird u.a. in folgenden Bereichen eingesetzt:

  • Kälte- und Klimatechnik
  • Lüftungsanlagen
  • Thermoprozesstechnik
  • Ofenbau
  • Öberflächentechnik
  • etc.

Konstruktion

Direktgetriebener Industrie-Einbau-Radialventilator. Laufrad mit Rückwärtsgekrümmten Schaufeln aus Aluminium.

Antrieb

  • IEC Normmotor
  • Asynchron, einphasig, 230V, 50Hz (bis 1,5 kW)
  • Asynchron, dreiphasig, 230/400V, 50Hz (bis 3,0 kW)
  • Asynchron, dreiphasig, 400/690V, 50Hz (ab 4,0 kW)
  • Effizienzklasse IE3
  • Schutzart IP55
  • Isolationsklasse F
  • Ausgelegt für Frequenzumrichterbetrieb
  • Motorumgebungstemperaturen von -20°C bis +40°C

Sonderausführungen

  • Drehrichtung in LG (Linksdrehend) und RD (Rechtsdrehend) verfügbar
  • Alle Farben aus der Standard RAL-Farbpalette
  • Erhöhter Korrosionsschutz
  • Gehäuse und Laufrad in unterschiedlichen Materialen verfügbar
  • Unterschiedlichste Wellendichtungen
  • Motoren in Sonderausführungen
  • Wärmeschallisolierung auf der Außenseite oder als Isolierkasten innenliegend

Technischer Support

Wähle einen Fan www.fanselectoronline.com

m3/h
Pa

Arbeitseigenschaften

Größe

Typ A B C G H I M ØD ØE ØF
  mm mm mm mm mm mm mm mm mm mm
PBMV-2-250-055T 500 450 400 384 160 216 6 200 225 250
PBMV-2-280-110T 500 450 400 444 170 266 6 225 250 270
PBMV-2-315-150T 600 550 500 498 190 299 6 300 250 275
PBMV-2-355-300T 600 550 500 525 216 299 6 340 310 280
PBMV-4-355-037T 600 550 500 525 216 299 6 340 310 280
Typ A B C G H I J M ØD ØE ØF
  mm mm mm mm mm mm mm mm mm mm mm
PBMV-2-400-550T 700 650 600 572 240 322 325 6 315 340 365
PBMV-4-400-075T 700 650 600 572 240 322 325 6 315 340 365
PBMV-2-450-1100T 700 650 600 776 271 495 325 6 358 385 410
PBMV-4-450-110T 700 650 600 776 271 495 325 6 358 385 410
PBMV-2-500-1500T 750 700 650 807 301 495 350 8 400 435 460
PBMV-4-500-220T 750 700 650 807 301 495 350 8 400 435 460
PBMV-4-560-300T 800 750 700 704 336 357 375 8 450 485 510
PBMV-6-560-150T 800 750 700 704 336 357 375 8 450 485 510
PBMV-4-630-550T 900 850 800 801 381 409 425 8 500 530 560
PBMV-6-630-220T 900 850 800 801 381 409 425 8 500 530 560
PBMV-4-710-1100T 1000 950 900 932 426 495 475 8 560 600 630
PBMV-6-710-300T 1000 950 900 932 426 495 475 8 560 600 630
PBMV-4-800-1850T 1100 1050 1000 1044 476 557 525 8 630 670 700
PBMV-6-800-550T 1100 1050 1000 1044 476 557 525 8 630 670 700
