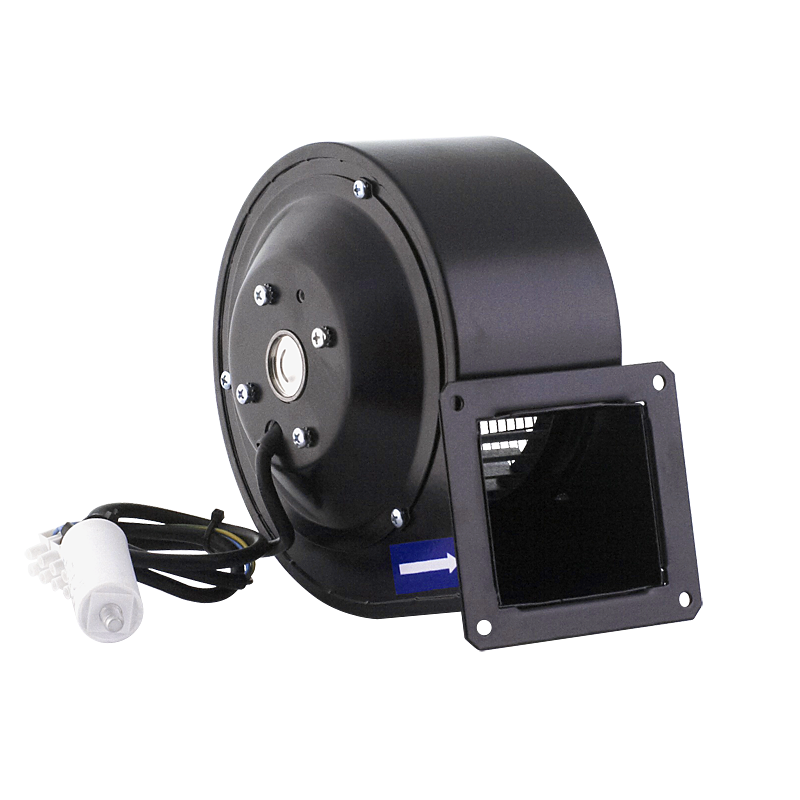

SEM

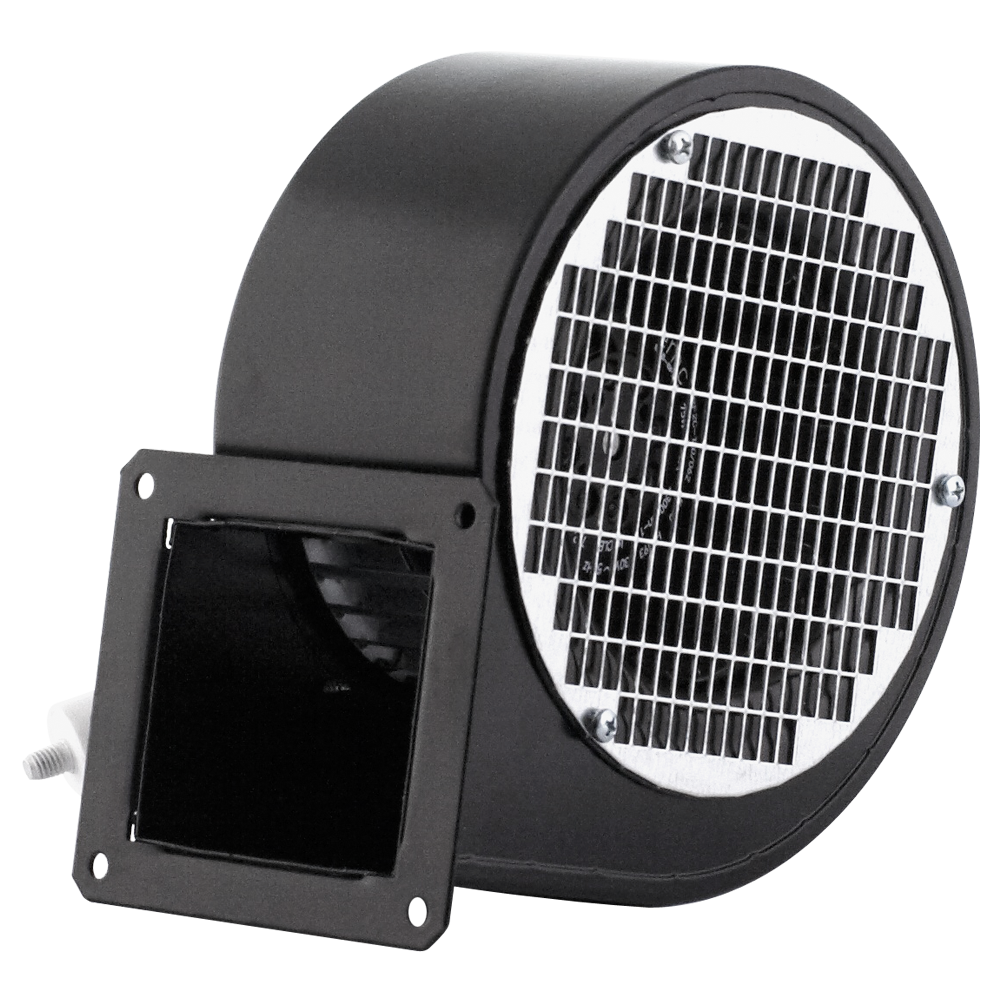

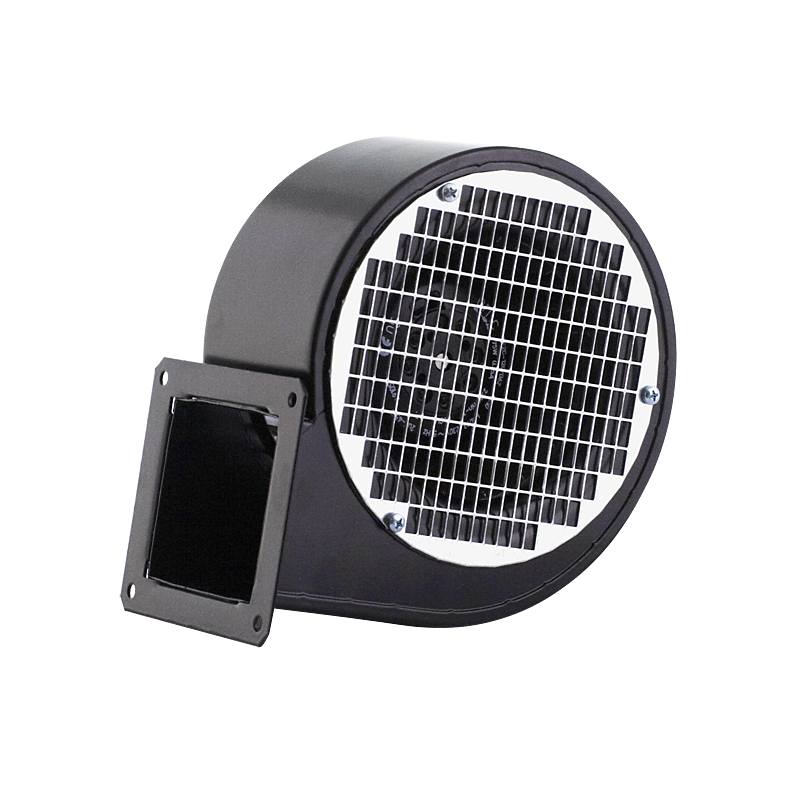

Radialventilator
Niederdruck-Radialventilator zur Beförderung von normaler Luft bis max. 40°C Dauertemperatur.
Die Möglichkeit, in einer anderen
als der Standardfarbe zu malen
als der Standardfarbe zu malen
Anwendung
SEM-Ventilatoren werden verwendet:
- in Lüftungs- und Klimaanlagen,
- zur Kühlung von Schaltschränken, Elektromodulen und Maschinenkomponenten.
- zur Luftversorgung in technologischen Prozessen
- zum Einblasen von Luft in Zentralheizungskesseln.
- zum Transport von nicht aggressiven und nicht explosiven Gasen.
Konstruktion
- Direktgetrieber Niederdruck-Radialventilator
- Laufrad mit vorwärtsgekrümmten Schaufeln, aus verzinktem Stahlblech in geschweißter Ausführung
- Gehäuse aus Stahlblech geschweißt, schwarz lackiert in RAL9005

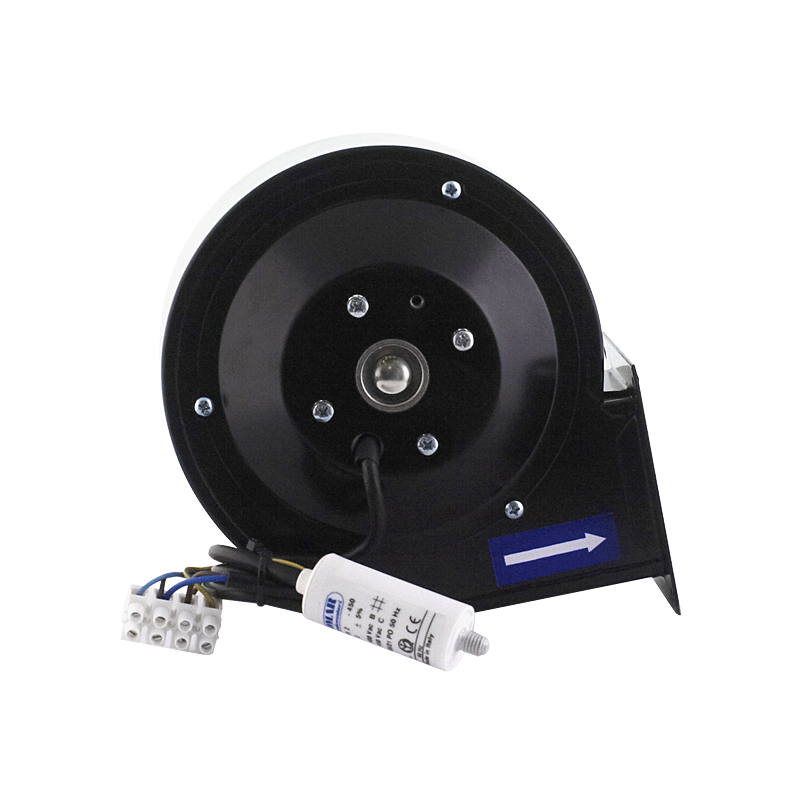

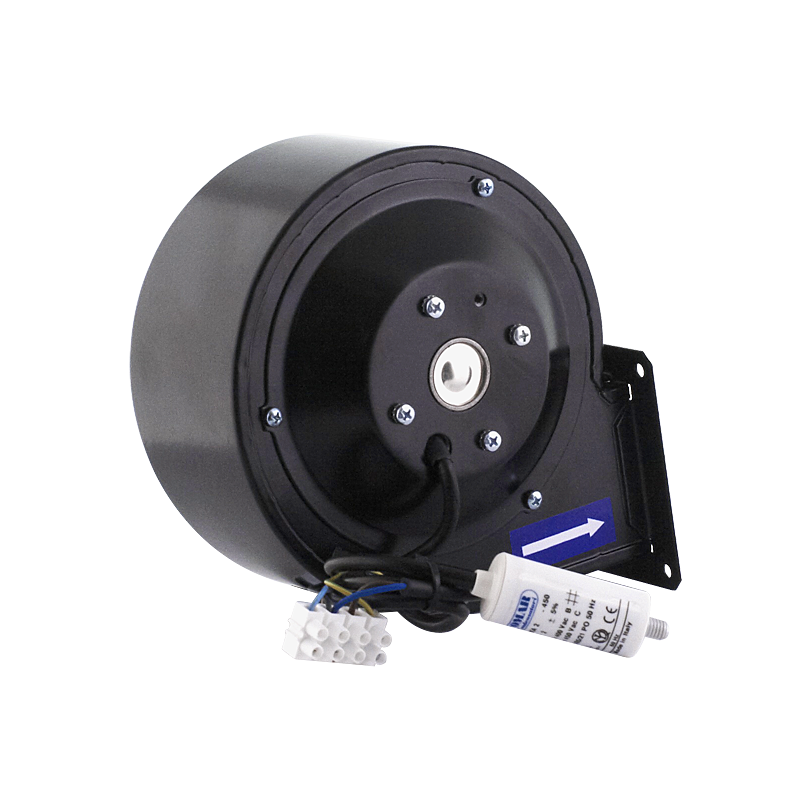

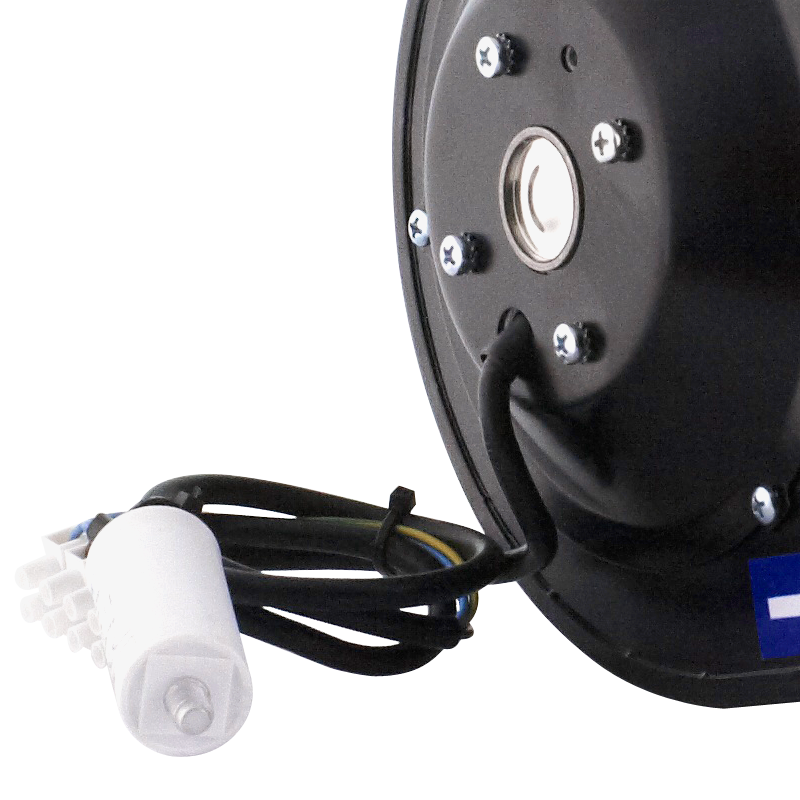

Elektromotor
- Asynchronmotor 1-phasig in 230V, 50Hz
- ausgestattet mit Wärmeschutz (TP)
- Isolationsklasse - B
- Schutzart - IP44
- geeignet für Spannungsdrehzahlregelung
Sonderausführungen
- alle Farben aus der RAL-Palette
- mit oder ohne Box am Lüftergehäuse
- fertigem Kabelanschluss
- Einlassmembran
- kundenspezifischer Auslassflansch
- Aluminiumgehäuse
Arbeitseigenschaften
Größe
| Typ | a | b | c | d | e | f | g | h | i |
|---|---|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm | mm | mm | mm | |
| SEM-2C-120/062 | 88.5 | 69 | 175 | 183 | 89 | 99 | 94 | 82 | 5.5 |
| SEM-2C-133/062 | 88.5 | 69 | 175 | 180 | 88 | 101 | 94 | 82 | 6 |
| SEM-2C-146/062 | 108 | 94 | 224 | 224 | 105 | 98 | 115 | 105 | 7 |
| SEM-2C-160/062 | 108 | 94 | 224 | 224 | 105 | 98 | 115 | 105 | 7 |
| SEM-RF 4C 160/062 | 108 | 94 | 224 | 224 | 105 | 98 | 115 | 105 | 7 |
| SEM-RF 4C 180/092 | 156 | 136 | 296 | 139 | 163 | 168 | 7 |
