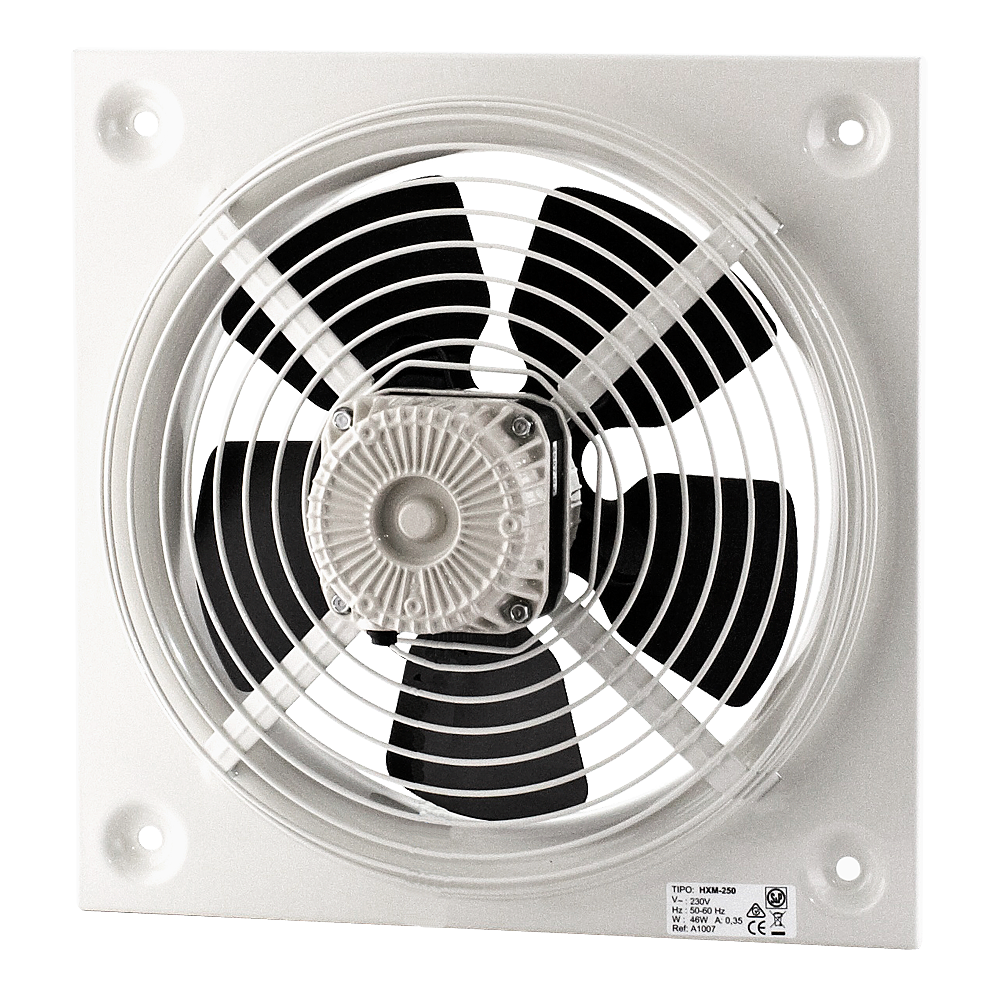

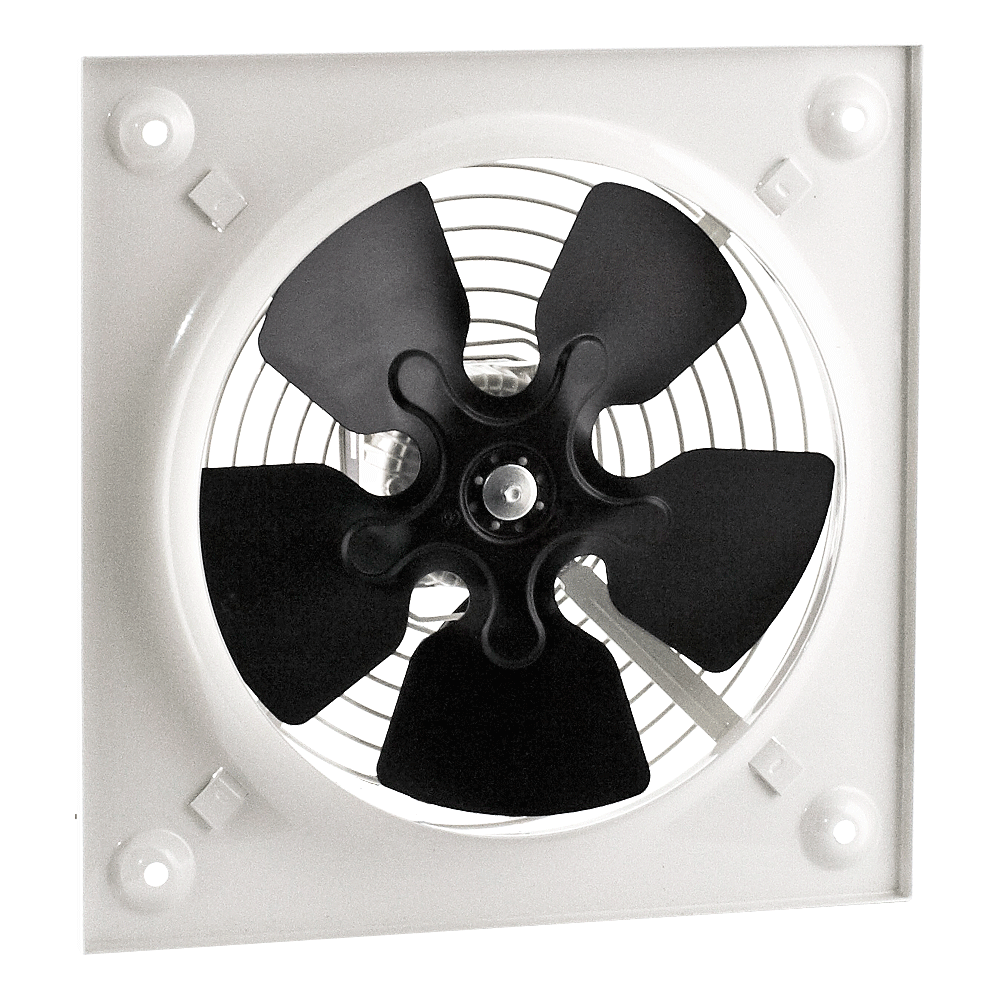

HXM
Axialventilator Wandausführung
Plattenmontierte Axialventilatoren können in jeder Position montiert werden und dienen zur Belüftung mit geringer Verschmutzung. Ideal für Garagen, Keller, Lagerhallen.
Anwendung
Der Lüfter ist für alle Arten von allgemeinen Lüftungsanlagen vorgesehen.
Typische Anwendungen sind:
- Belüftung von Kellern und Dachböden,
- Belüftung von Großhändlern und Geschäftsräumen,
- Belüftung von Lagerräumen.
Konstruktion
- Gehäuseplatte aus verzinktem Stahlblech, lackiert mit Epoxidfarbe (beige),
- Rotor aus Aluminiumblech (HXM-200 bis HXM-350),
- Rotor aus verzinktem Stahlblech, lackiert mit schwarzer Polyesterfarbe (schwarz),
- Stahlschutzgitter (von der Einlassseite),
- Luftströmungsrichtung Motor-Rotor,
- 50 mm langes Stromversorgungskabel (HXM-200 bis HXM-350),
- Klemmenkasten mit Kondensator (HXM-400).
Elektrischer Motor
- Einphasenmotoren 230V 50 / 60Hz,
- Schutzart IP44, Isolationsklasse B (HXM-200 bis HXM-350),
- Schutzart IP44, Isolationsklasse F (HXM-400),
- thermischer Wicklungsschutz gegen Überlastung,
- zur Spannungsregelung,
- Ausgestattet mit einem 50-cm-Netzkabel (Modelle 200-350) und einer Anschlussdose (HXM-400).
Arbeitseigenschaften
Größe
| Typ | A | B | D | E | F | G | ØC |
|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm | mm | |
| HXM-200 | 222.5 | 266 | 205 | 88 | 19.5 | 211 | 9.5 |
| HXM-250 | 275.5 | 333 | 255 | 99 | 31.5 | 261 | 9.5 |
| HXM-300 | 336.5 | 400 | 305 | 99 | 35.5 | 311 | 10.5 |
| HXM-350 | 390 | 465 | 361 | 106 | 34.5 | 371 | 10.5 |
| Typ | A | B | ØC | ØD | ØE | ØG |
|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm | |
| HXM-400 | 420 | 500 | 10 | 400 | 410 | 464 |
Zusätzliche Ausstattung
