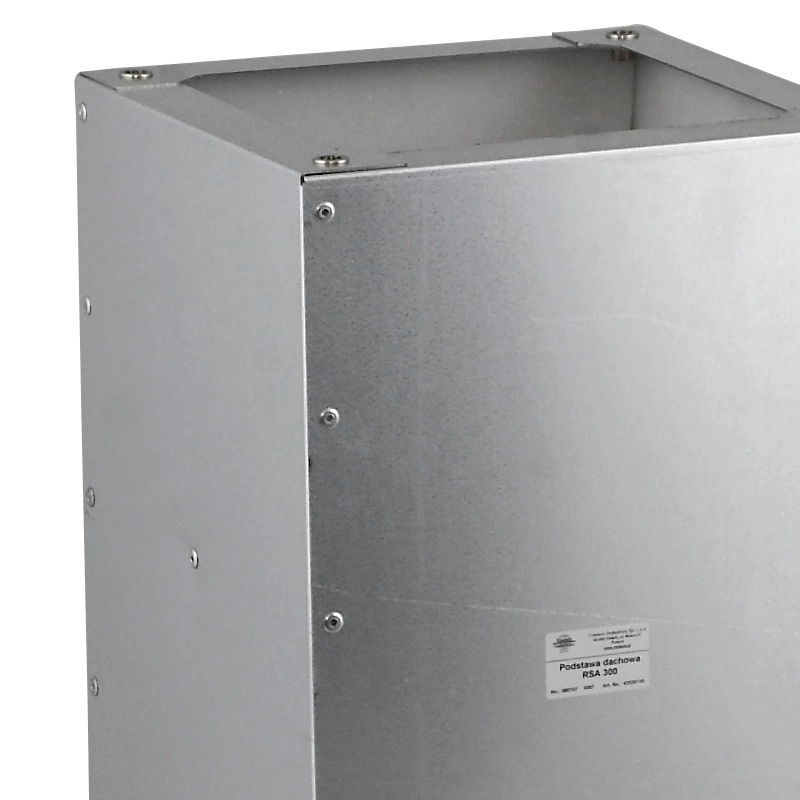

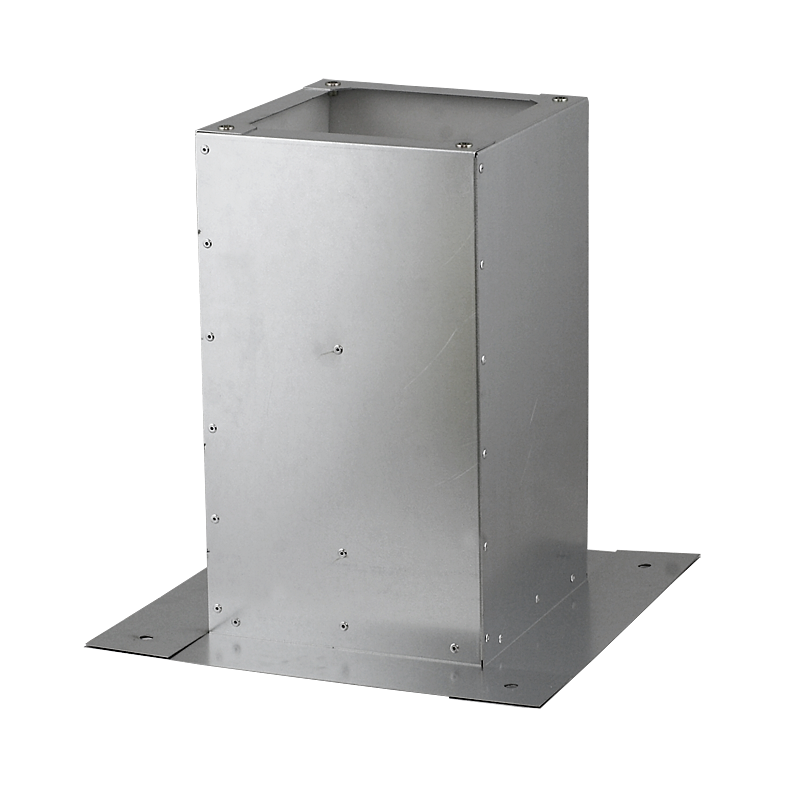

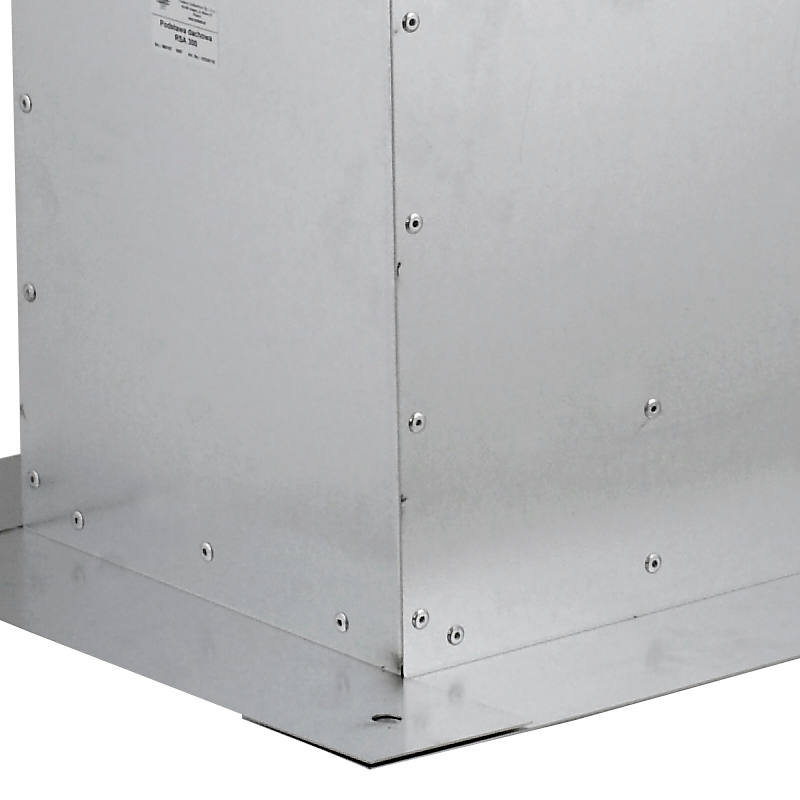

RSA, RSA-I, RSA-xx, RSA-I-xx - Dachgestell

RSA, RSA-I, RSA-xx, RSA-I-xx

Dachgestell

Für die Installation auf einem flachen horizontalen oder schrägen Dach, wobei xx die Dachneigung ist. Die Innenseite der Basis ist mit einer 10 mm dicken Schicht Polyurethanschaum ausgekleidet.
Fragen Sie nach einem Produkt

Application



RSA, RSA-I: zur Montage auf einem horizontalen Flachdach

RSA-XX, RSA-I - XX: Für die Installation auf einem flachen Schrägdach, wobei XX der Winkel der Dachneigung ist.

RSA, RSA-XX: Die Innenseite der Basis ist mit einer 10 mm dicken Schicht Polyurethanschaum ausgekleidet.
< br> RSA-I, RSA-I-XX: 30 mm dicke innere Wärmedämmung (Glas / Steinwolle).

Ausgestattet mit schallabsorbierenden Leitblechen.

Technischer Support

Wähle einen Fan www.fanselectoronline.com

m3/h
Pa

Größe

Typ A B C G H Npd
  mm mm mm mm mm mm
RSA 300 470 290 245 380 500 1
RSA 435 4600 419 330 510 500 2
RSA 560 725 545 450 635 750 3
RSA 630 795 615 535 705 750 3
RSA 710 875 695 590 705 1000 3
RSA 905 1065 885 750 975 1000 3
RSA 1100 1260 1080 840 975 1000 3
RSA 1250 1410 1230 950 1320 1000 3
Typ A B C G H Npd
  mm mm mm mm mm mm
RSA-I 300 470 290 245 380 500 1
RSA-I 435 600 419 330 510 500 2
RSA-I 560 725 545 450 635 750 3
RSA-I 630 795 615 535 705 750 3
RSA-I 710 875 695 590 785 1000 3
RSA-I 905 1065 885 750 785 1000 3
RSA-I 1100 1260 1080 840 1170 1000 3
RSA-I 1250 1410 1230 950 1320 100 3
