RFV EC
Dachventilator
Dachventilatoren des Typs RFV/EC sind für die Belüftung von Räumen mit geringer Luftverschmutzung ausgelegt. Die Ventilatoren werden in Absauganlagen in Häusern, Supermärkten, Industrieräumen, Geschäften, Lagerhäusern, Garagen, Parkplätzen und Nebengebäuden eingesetzt.
Neu im Angebot von
Ventur
Ventur
Anwendung
Dachventilatoren mit vertikalem Ausblas für Anlagen Belüftung von Gebäuden mit geringem Grad Luftverschmutzung. Für den Dauerbetrieb vorgesehen.
Sie werden unter anderem in Anlagen eingesetzt Auspuff:
- von Wohngebäuden, Supermärkten,
- Industriehallen, Werkstätten, Lager, Toiletten,
- Garagen, Parkplätze, Wirtschaftsgebäude und andere.
Konstruktion
- Rotor mit rückwärtsgekrümmten Schaufeln, aus Plastik hergestellt oder verzinktem Stahlblech (je nach Modell),
- Sockel aus Aluminiumblech,
- Gehäuse aus Aluminiumblech,
- geeignet für Arbeiten in vertikaler Position,
- Installation auf Flachdächern,
- Betriebstemperatur von -30°C bis 60°C, je nach Modell,
- RFV/EC EIS – Version mit Serviceschalter
Elektrischer Motor
- EC-Motor,
- einphasige Stromversorgung 230V, 50Hz oder dreiphasig 400V je nach Modell,
- 0-10VDC Steuereingang, ermöglicht eine sanfte Drehzahlregelung,
- Isolierklasse B (Modelle 125S/L, 125S/M, 160S/L und 250S/L),
- Isolationsklasse F (Modelle 125S/H, 160S/H, 200S, 250S/H, 315S, 315T, 355T, 400T, 450T und 500T),
- Schutzart IP44 (Modelle 125S/L, 125S/M, 160S/L und 250S/L),
- Schutzart IP54 (Modelle 125S/H, 160S/H, 200S, 250S/H, 315S, 315T, 355T, 400T, 450T und 500T),
- MODBUS RTU-Kommunikation.
Technischer Support
Katalogkarte
- Benutzerhandbuch 8,59 MB
- Konformitätserklärung (CE) 501,65 KB
- Konformitätserklärung (CE) 480,11 KB
- Konformitätserklärung (CE) 447,28 KB
- Konformitätserklärung (CE) 481,30 KB
- Konformitätserklärung (CE) 510,40 KB
- Konformitätserklärung (CE) 454,42 KB
- Konformitätserklärung (CE) 464,89 KB
- Konformitätserklärung (CE) 468,50 KB
- Konformitätserklärung (CE) 492,29 KB
- Konformitätserklärung (CE) 479,13 KB

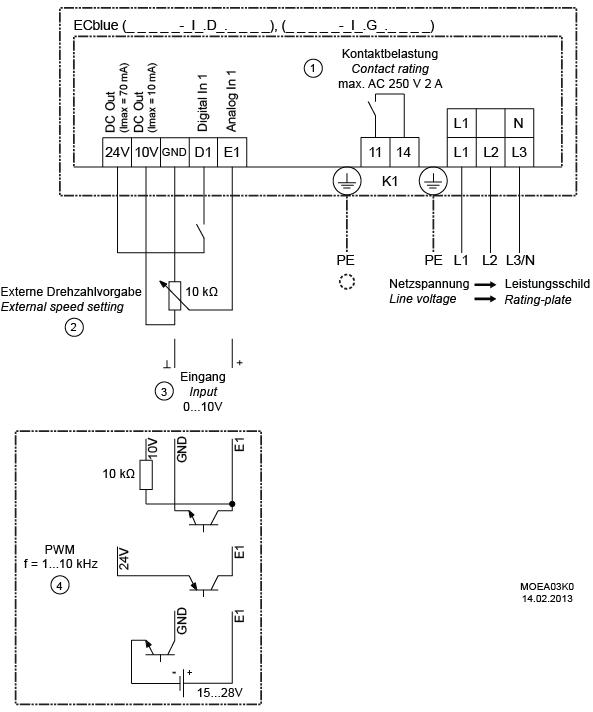

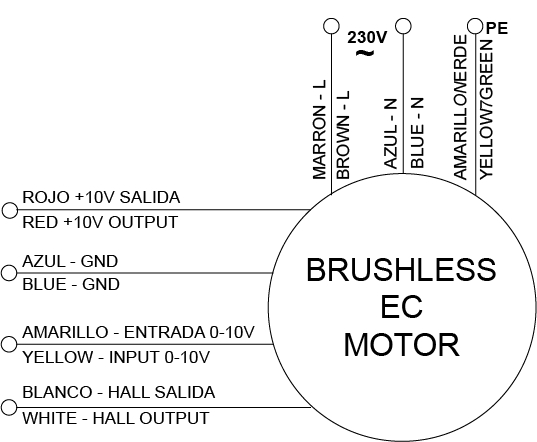

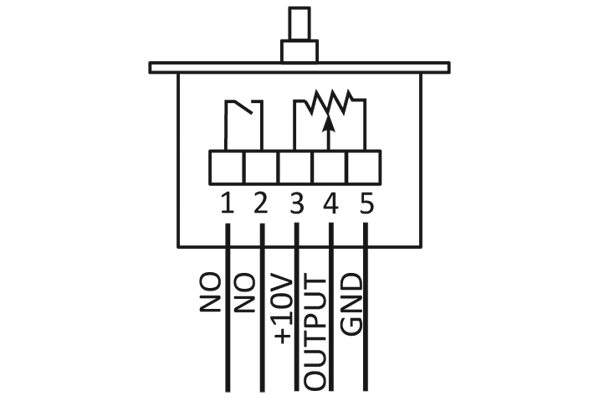

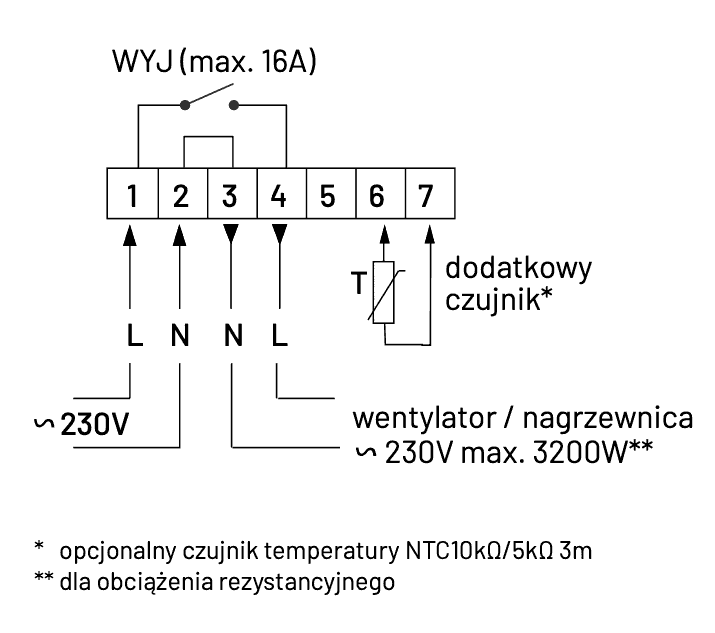

- Elektrischer Anschlussplan 12,67 KB
- Elektrischer Anschlussplan 14,90 KB
- Elektrischer Anschlussplan 23,52 KB
- Elektrischer Anschlussplan 15,57 KB
Arbeitseigenschaften
Größe
| Typ | A | B | C | H | H1 | n | Ød | E |
|---|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm | mm | mm | |
| RFV/EC-125/L | 320 | 245 | 300 | 229 | 15 | 4 | 10 | 418 |
| Typ | A | B | C | E | H | M | n | H1 | ØD | Ød |
|---|---|---|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | |
| RFV/EC-125/M | 320 | 245 | 300 | 418 | 229 | 4 | 15 | 10 | ||
| RFV/EC-125/H | 320 | 245 | 300 | 418 | 229 | 4 | 15 | 10 | ||
| RFV/EC-160/L | 320 | 245 | 300 | 418 | 229 | 4 | 15 | 10 | ||
| RFV/EC-160/H | 320 | 245 | 300 | 418 | 229 | 4 | 15 | 10 | ||
| RFV/EC-200 | 425 | 330 | 435 | 511 | 230 | 4 | 15 | 12 | ||
| RFV/EC-250/L | 480 | 330 | 435 | 578 | 301 | 4 | 15 | 12 | ||
| RFV/EC-250/H | 480 | 330 | 435 | 578 | 301 | 4 | 15 | 12 | ||
| RFV/EC-315 | 550 | 330 | 435 | 648 | 308 | 4 | 15 | 12 | ||
| RFV/EC-315T | 550 | 330 | 435 | 648 | 308 | 4 | 15 | 12 | ||
| RFV/EC-400T | 685 | 450 | 560 | 706 | 390 | 4 | 15 | 12 | ||
| RFV/EC-450T | 750 | 535 | 630 | 767 | 421 | 4 | 15 | 12 | ||
| RFV/EC-500T | 845 | 590 | 710 | 861 | 461 | 4 | 17 | 12 | ||
| RFV/EC-560T | 956 | 750 | 900 | 956 | 483 | 4 | 43 | 14 | ||
| RFV/EC-630T | 1121 | 750 | 900 | 1121 | 630 | 4 | 43 | 14 |
